Čo je čip RK3576?

RockChip RK3576 Druhá generácia 8NM vysokovýkonná platforma AIOT je vysoko výkonný procesor s nízkym výkonom SOC (systém-on-Chip) vhodný pre rôzne aplikačné scenáre, ako sú počítače založené na ARM, výpočtové zariadenia na okraji a osobné mobilné internetové zariadenia. Používa osemjadrový procesor založený na architektúre ARM, integruje nezávislé 6TOP (TERA Operations za sekundu) NPU (neurálna siete Quad spracovanie), integruje viacero výpočtových jadier, ako sú GPU, MCU, VPU, a má bohaté periférne rozhranie, aby sa splnili komplexné požiadavky na scénu v ALOT. Okrem toho RK3576 tiež podporuje úložisko UFS (Universal Flash Storage) a poskytuje efektívne možnosti ukladania údajov a čítania.

Technológia ThinkCore zameraná na rozvoj vloženého ARM, v súčasnosti vyvinula základnú dosku RK3576 a podporuje prispôsobenie a hromadnú výrobu

2. 2. RK3576 Analýza špecifikácie

CPU:

Octa-Core ARM procesor so 4 jadrami Cortex-A72 (2,2 GHz) a 4 jadrami Cortex-A53 (1,8 GHz)

Užívateľom orientované ARM Cortex-M0 MCU pri 400 MHz

GPU:

Arm Mali-G52 MC3 @ 1 GHz

Podporuje OpenGL ES 1.1, 2,0 a 3.2

Podporná sopka 1.1

Podporuje kompletný profil OpenCL 2.0

Podporuje AFBC (kompresia vyrovnávacej pamäte ARM)

DDR:

Dvojité 32-bitové LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.264/H.265 Video Kodér

4KP60 MPEG Kodér a dekodér

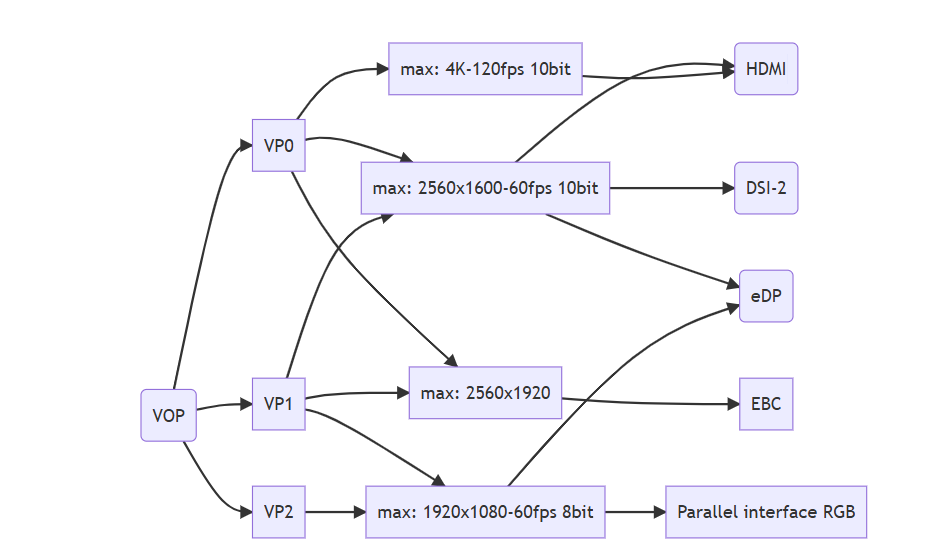

VOP:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

Displayport 1.4 TX @ 4K120

EPD (displej elektronického papiera) TX @ 2560x1920

Paralelné rozhranie (RGB888) TX @ 1080p60

1. Podporte displej trojnásobnej obrazovky 2,5K+2K+2K

2. 2. Duálna obrazovka 4K+ 2K

Npu:

Výpočtové napájanie INT8 je 6 horeu

Podporujte duálne jadrá, duálne jadrá môžu spolupracovať alebo nezávisle

Podpora INT4, INT8, INT16, FP16, BF16 a TF32 Computing s 1MB interným SRAM

Podpora viacerých úloh, multi-scenario paralelné Q Spracovanie podpory hlbokého vzdelávacieho rámca: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN atď.

RGA (2D grafický motor):

RockChip RGA V2.5, Motor duálneho jadra Maximálne rozlíšenie: zdrojový obrázok 8192x8192, cieľový obrázok 4096x4096 Podporný prenos a transparentnosť Farbové výplne, vrátane plnenia gradientu a vyplnenia vzoru

Podpora zmiešania alfa, vrátane globálnej alfa, alfa a gradientu

Podporte akýkoľvek pomer škálovania, ktorý nie je súčasťou 1/16 do 16

Podpora 0, 90, 180, 270

Vstup

16 m pixelových internetových služieb s HDR (do 120 dB)

Podporuje 3 rozhrania MIPI CSI-2

1 MIPI CSI-2 s D-PHY (4x1, 2x2)

1 MIPI CS1-2 s C/D-PHY (4x1)

Dve 4-lanové rozhrania D-Phy V1.2

Každé rozhranie môže byť nakonfigurované ako port dátového kanála 2x2

Jeden 4-pruhový (alebo 3-dátový triplet) C/D-Phy

D-PHY je v2.0, s rýchlosťou kanála 4,5 Gbps

C-PHY je V1.1, s rýchlosťou trojice 2,5 GSPS

Každý port podporuje 4 virtuálne kanály

Rozhranie DVP

Jeden DVP 8/10/12

16-bitový

8/10/12/16 BITS, až do 150 MHz I/O Frekvenčná podpora BT.601/BT.656 a BT Bt.656/bt.1120

Ukladanie

UFS 2.1 s HS-G3 (12 Gbps)

FSPI (osem kanálov)

EMMC 5.1

SDMMC 3.0

Fotoaparát

2 MIPI CSI-2 s D-PHY (môže sa skladať zo 4x1 alebo 2x2)

1 MIPI CSI-2 s C/D-PHY (4x1)

1x 8110112116-bit DVP

Kvalita obrazu-deterinting, denoising, škálovanie, riadiaci motor, ostrosť, vyhladenie okrajov, DCI-HIST, 3D-Lut, ACM, HDR

Audio

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch pdm, 2x S/pdifasrc (2x 2ch + 2x 4ch)

Sieť

2x rozhrania RGMI, t.j. Dual Gigabit Ethernet

. USB

1x USB 3.2 Gen 1, podporuje režim ALT Type C s displepport

. Búda

1 PCle 2.1/SATA 3.1/USB 3,2 GEN1 Multiplexovaný port

1 pcle 2.1/sata 3,1 multiplexovaný port

Ostatné 1/0

Môže FD, I2C, SPI, UART, GPIO

Zabezpečenie (rozšírenie bezpečnosti ARM Trustzone)

Predĺženie bezpečnosti ARM Trustzone

Bezpečné bootovacie/kľúče rebrík/OTP

Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)

Balík:16x17 mm, 0,65 ihriska, balík FCCSP
