Doska RK3568 na palubu základnej dosky

Táto doska tejto dosky na palubu základnej dosky (rozhranie BTB) sa môže použiť ako vysokovýkonný jednostranný počítač a vložená základná doska na zobrazenie, ovládanie, prenos siete, úložisko súborov, výpočty hrán a ďalšie scenáre.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, Môže byť použitý pre ľahké aplikácie umelej inteligencie.

Poskytnite rôzne kombinácie pamäte a úložiska, z ktorých si môžete vybrať, vyvážená konfigurácia hardvéru na palube, široká škála aplikácií

Vstavaný nezávislý výpočtový výkon NPU môže dosiahnuť 1 stops (3568J je 512 MACNPU), je možné použiť na aplikácie ľahkej umelej inteligencie.

Má vysoké integrácie a bohaté rozširovacie rozhrania a je vybavený dvojitými gigabitovými ethernetovými portami, HDMI, EDP, 5minipcl, SATA, SATA, M.2, USB3.0, USB2.0, rozhrania obrazovky MIPI, rozhrania fotoaparátu MIPI, Audio rozhranie a ďalšie periféry, ktoré môžu poskytnúť úplné hry na výkon procesu procesu a ďalšie expandujúce použitie scéna s použitím screare.

Oficiálne podporuje mainstream Andriod 11, Debain, obrázky operačného systému Ubuntu a možno ho uplatniť v rôznych prostrediach aplikačných prostredí.

Úplne Open Source, ktorý poskytuje oficiálne návody, kompletné balíčky vývoja vodiča SDK, schémy dizajnu a ďalšie zdroje, môžete ľahko začať bez slepých uličiek.

Funkcie

1. Pripravený na použitie, podporuje viac operačných systémov, či už je to vývoj alebo zábava, dá sa ľahko uspokojiť!

2. Duálne rozhrania Ethernet Gigabit, podporovať reguláciu dynamického napätia

3. Vstavaný nezávislý NPU, výpočtový výkon môže dosiahnuť 512MAC/1TOPS

Podporuje prepínanie modelov hlavnej architektúry na jednom kliknutí, môžete sa použiť na ľahké aplikácie umelej inteligencie

4. Výkonné možnosti analýzy obrazu, ľahké dekódovanie 4K podporuje 4K@60 snímok H.264 \ H.265 \ VP9 Dekódovanie formátu a 1080p60 Frame H.264 \ H.265 Kódovanie formátu

5. Displej s dvojitou obrazovkou, vysoké rozlíšenie a prenosný

Podporte displej s dvom

S bohatými rozširujúcimi sa rozhraniami, ktoré vyhovujú rôznym vonkajším potrebám

Parametre

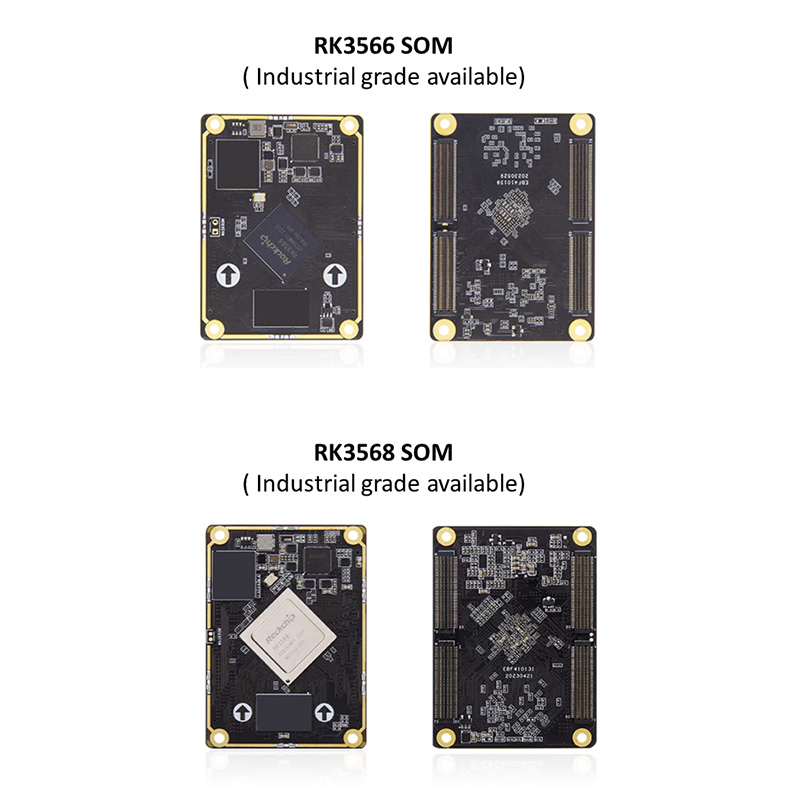

Táto základná doska pozostáva z RK3568/ RK3568J Core Board+ BESEBOARD s formou dosky na palubu. Základná doska je teda kompatibilná s našou základnou doskou RK3568/ RK3568J a základnou doskou RK3566/ RK3566J.

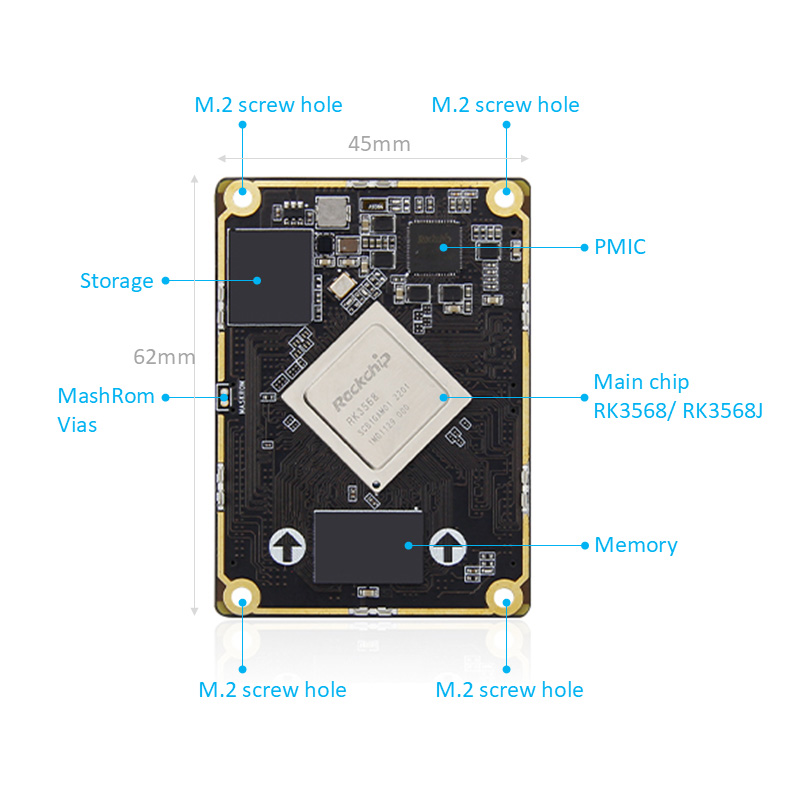

RK3568 BTB Core Board Hardware Configuration

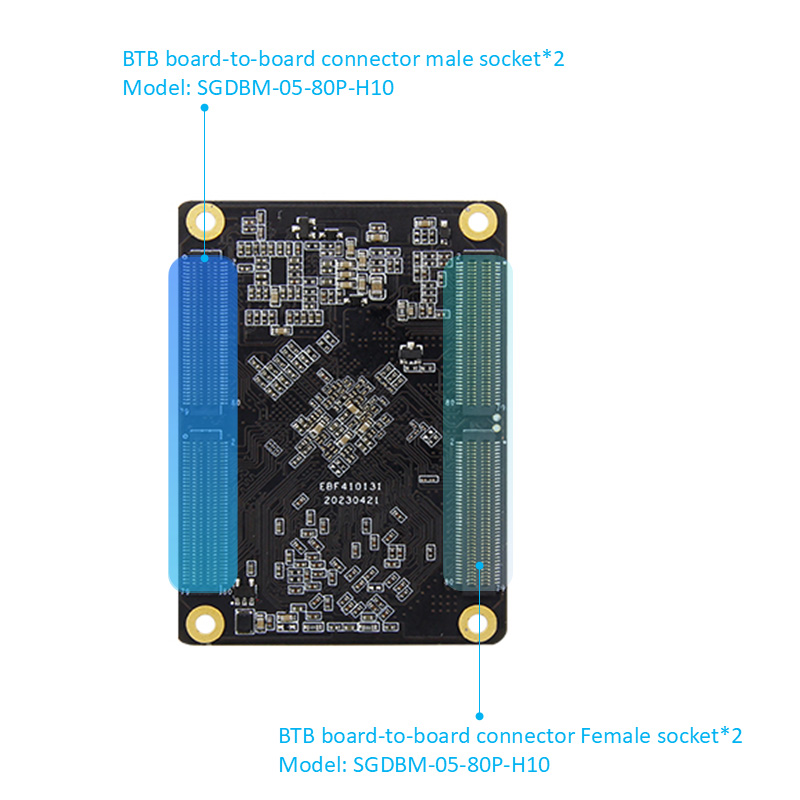

Konektor: Muž: SGDBM-05-80P-H10 Žena: SGDBF-05-80P-H30

Hlavný čip: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHZ, Mali-G52)

IO: BTB vedie k 320 kolíkom, rozstup 0,5 mm, vedie k všetkým i0

Pamäť: 1/2/4/8 GB, LPDDR4/4X, 1560 MHz

Úložisko: 8/32/64/128 GB, EMMC

RK3568 BTB Hardware Configuration

Konektor: Muž: SGDBM-05-80P-H10 Žena: SGDBF-05-80P-H30

Napájacie rozhranie: 12V@1A (1A a vyššie) DC Vstup, DC rozhranie

Ethernet: 10/100/1 000 m adaptívny ethernetový port*2

HDMI: HDMI2.0 Rozhranie obrazovky, podporuje displej s dvojitou obrazovkou, maximálne rozlíšenie 4096*2160@60 Hz

MIPI-DSI: Rozhranie obrazovky MIPI*2, je možné zapojiť do obrazovky Wildfire MIPI, podporovať dvojakú obrazovku: Jeden režim MIPI Maximálne rozlíšenie 1920*1080@60Hz

MIPI-CSI: Rozhranie fotoaparátu MIPI*2, môže byť zapojené do fotoaparátu IMX415/OV8858

EDP: EDP1.3 Rozhranie obrazovky*1, EDP Touch Interface*1; Podporte displej s dvojitou obrazovkou

USB2.0: Rozhranie typu A*3 (hostiteľ); Rozhranie typu C*1 (OTG) pre rozhranie spaľovania firmvéru

USB3.0: Rozhranie typu A*1 (hostiteľ)

M.2 Rozhranie: M. Key Typ Solid State Drive, Pcle3.0*2 pruhy; môže byť zapojený do 2280 špecifikácie NVME SAS STAV DIVE

Rozhranie PCLE: Rozhranie mini-plukov, je možné používať s sieťovou kartou WiFi v plnej výške alebo polovičnej výške, modul 4G alebo iného modulu rozhrania mini-pccle

Držiak karty SIM: Funkcia karty SIM sa musí použiť s modulom 4G

Rozhranie SATA: štandardné rozhranie SATA*1; Rozhranie napájacieho zdroja SATA*1, podporuje výstup 12 V

Môže: môže*2

ADC: Rozhranie akvizície ADC*1

Serial Port: Debug Serial Port*1 (UART2) Predvolený parameter 1500000-8-N-1; Lvttl sériový port*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Držiak karty TF: Podporuje zavádzací systém karty Micro SD (TF), až do 512 GB

Zvuk: audio výstup, 3,5 mm zvukový držiak*1 (zelený); Zvukový vstup, 3,5 mm zvukový držiak*1 (červený); MIC mikrofónové rozhranie*1 rozhranie reproduktora SPK*1, môže pripojiť 1W výkonového reproduktora

Tlačidlo: tlačidlo napájania; tlačidlo reset; Tlačidlo na obnovu

Infračervený prijímač: Podporuje funkciu infračerveného diaľkového ovládača

RTC: RTC Power Socket*1

Rozhranie ventilátora: Podporuje inštaláciu 5V ventilátora na chladenie
