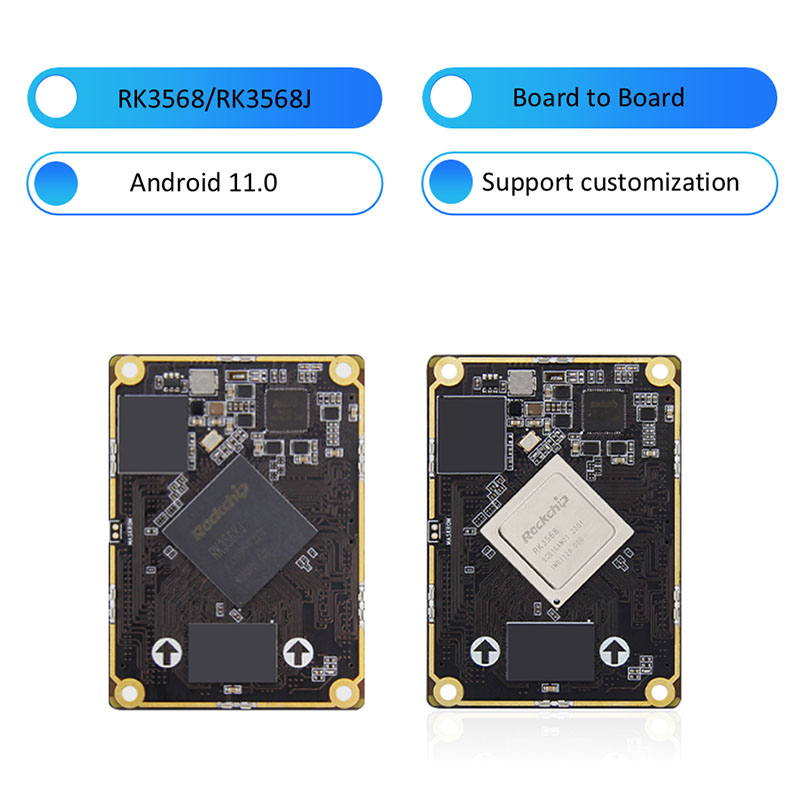

RK3568J RK3568

Táto plnohodnotná doska (rozhranie BTB) sa môže použiť ako vysokovýkonný jednodušný počítač a vložená základná doska na zobrazenie, ovládací prvok, prenos siete, úložisko súborov, výpočty hrán a ďalšie scenáre.

Pomocou rockchiprk3568 (komerčný stupeň)/rk3568j (priemyselný stupeň) ako hlavný ChIP prijíma 22 NM procesnú technológiu s maximálnou frekvenciou 2,0 GHz, integrovaný štvorjadrový 64-bitový 64-bitový procesor Cortex-A55 a nezávislý displej MALIG522E, podporuje 4K dekódovanie a 1080p indexing-frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence-Frequence, Inde-In-I-in-Bu Bu Bu Bu Bre B. Môže byť použitý pre ľahké aplikácie umelej inteligencie.

Poskytnite rôzne kombinácie pamäte a úložiska, z ktorých si môžete vybrať, vyvážená konfigurácia hardvéru na palube, široká škála aplikácií.

Vstavaný nezávislý výpočtový výkon NPU môže dosiahnuť 1 stops (3568J je 512 MACNPU), je možné použiť na aplikácie ľahkej umelej inteligencie.

Má vysoké integrácie a bohaté rozširovacie rozhrania a je vybavený dvojitými gigabitovými ethernetovými portami, HDMI, EDP, 5minipcl, SATA, SATA, M.2, USB3.0, USB2.0, rozhrania obrazovky MIPI, rozhrania fotoaparátu MIPI, Audio rozhranie a ďalšie periféry, ktoré môžu poskytnúť úplné hry na výkon procesu procesu a ďalšie expandujúce použitie scéna s použitím screare.

Oficiálne podporuje mainstream Andriod 11, Debain, obrázky operačného systému Ubuntu a možno ho uplatniť v rôznych prostrediach aplikačných prostredí.

Poskytnite úplne otvorený zdroj, oficiálne návody, kompletné balíčky vývoja vodiča SDK, schémy dizajnu a ďalšie zdroje, môžete ľahko začať bez slepých uličiek.

RK3568J RK3568 doska na palubu funkcií SOM Core Board Funkcie

Môže zdieľať slanec s našou základnou doskou RK3566 BTB. Inými slovami, musíte navrhnúť iba jednu slanec, ktorá podporuje dve základné dosky.

K dispozícii sú komerčné a priemyselné známky.

Primeraná cena s vysokou kvalitou.

Pripravené na použitie. Podporuje viac operačných systémov.

Duálne rozhrania Ethernet Gigabit, podporujú reguláciu dynamického napätia.

Vstavaný nezávislý NPU, výpočtový výkon môže dosiahnuť 512MAC/1TOPS.

Podporuje prepínanie modelov hlavnej architektúry na jednom kliknutí, ktoré sa dá použiť na ľahké aplikácie umelej inteligencie.

Výkonné možnosti analýzy obrazu, ľahké dekódovanie 4K podporuje 4K@60 snímok H.264 \ H.265 \ VP9 Dekódovanie formátu a 1080p60 Frame H.264 \ H.265 Formát.

Displej s dvojitou obrazovkou, vysoké rozlíšenie a prenosný.

Podporte displej s dvojitou obrazovkou, podporujte až 4K60 snímky + 1080p60 Rámy obrazu súčasne.

S bohatými rozširujúcimi sa rozhraniami, ktoré vyhovujú rôznym vonkajším potrebám

RK3568J RK3568 Board na palubu parametrov základnej dosky SOM

RK3568 BTB Core Board Hardware Configuration

Konektor: Muž: SGDBM-05-80P-H10 Žena: SGDBF-05-80P-H30

Hlavný čip: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHZ, Mali-G52)

IO: BTB vedie k 320 kolíkom, rozstup 0,5 mm, vedie k všetkým i0

Pamäť: 1/2/4/8 GB, LPDDR4/4X, 1560 MHz

Ukladanie: 8/32/64/128 GB, EMMC

Konfigurácia hardvéru K3568 BTB

Konektor: Muž: SGDBM-05-80P-H10 Žena: SGDBF-05-80P-H30

Napájacie rozhranie: 12V@1A (1A a vyššie) DC Vstup, DC rozhranie

Ethernet: 10/100/1 000 m adaptívny ethernetový port*2

HDMI: HDMI2.0 Rozhranie obrazovky, podporuje displej s dvojitou obrazovkou, maximálne rozlíšenie 4096*2160@60 Hz

MIPI-DSI: Rozhranie obrazovky MIPI*2, je možné zapojiť do obrazovky Wildfire MIPI, podporovať dvojakú obrazovku: Jeden režim MIPI Maximálne rozlíšenie 1920*1080@60Hz

MIPI-CSI: Rozhranie fotoaparátu MIPI*2, môže byť zapojené do fotoaparátu IMX415/OV8858

EDP: EDP1.3 Rozhranie obrazovky*1, EDP Touch Interface*1; Podporte displej s dvojitou obrazovkou

USB2.0: Rozhranie typu A*3 (hostiteľ); Rozhranie typu C*1 (OTG) pre rozhranie spaľovania firmvéru

USB3.0: Rozhranie typu A*1 (hostiteľ)

M.2 Rozhranie: M. Key Typ Solid State Drive, Pcle3.0*2 pruhy; môže byť zapojený do 2280 špecifikácie NVME SAS STAV DIVE

Rozhranie PCLE: Rozhranie mini-plukov, je možné používať s sieťovou kartou WiFi v plnej výške alebo polovičnej výške, modul 4G alebo iného modulu rozhrania mini-pccle

Držiak karty SIM: Funkcia karty SIM sa musí použiť s modulom 4G

Rozhranie SATA: štandardné rozhranie SATA*1; Rozhranie napájacieho zdroja SATA*1, podporuje výstup 12 V

Môže: môže*2

ADC: Rozhranie akvizície ADC*1

Serial Port: Debug Serial Port*1 (UART2) Predvolený parameter 1500000-8-N-1; Lvttl sériový port*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Držiak karty TF: Podporuje zavádzací systém karty Micro SD (TF), až do 512 GB

Zvuk: audio výstup, 3,5 mm zvukový držiak*1 (zelený); Zvukový vstup, 3,5 mm zvukový držiak*1 (červený); MIC mikrofónové rozhranie*1 rozhranie reproduktora SPK*1, môže pripojiť 1W výkonového reproduktora

Tlačidlo: tlačidlo napájania; tlačidlo reset; Tlačidlo na obnovu

Infračervený prijímač: Podporuje funkciu infračerveného diaľkového ovládača

RTC: RTC Power Socket*1

Rozhranie ventilátora: Podporuje inštaláciu 5V ventilátora na chladenie
