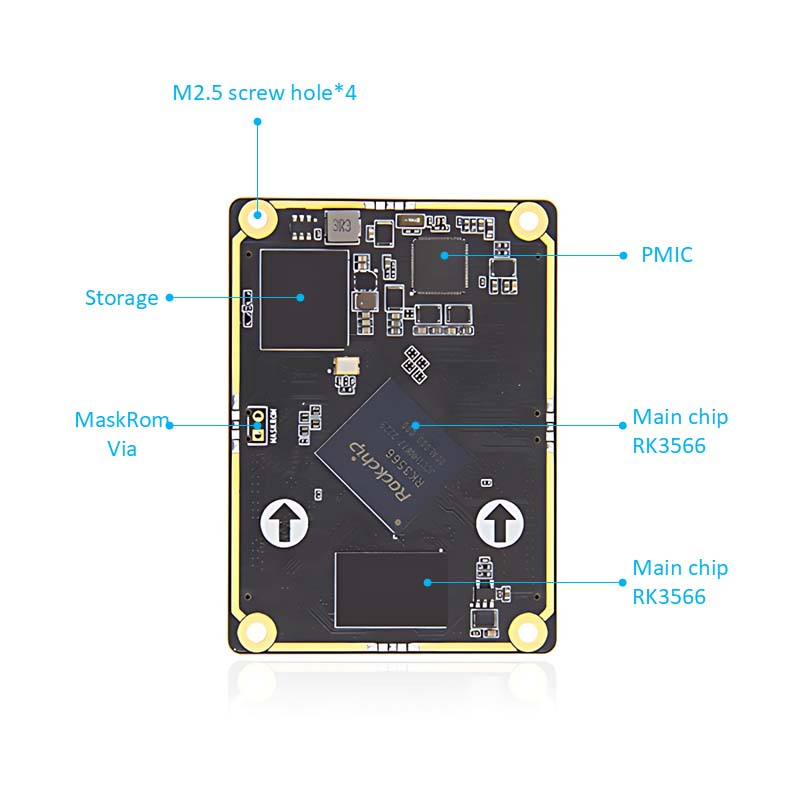

RockChip RK3566 BTB Core Board

1. Jadrová doska Rockchip RK3566 BTB sa môže použiť ako vysokovýkonný jednobunkový počítač a vložená základná doska na zobrazenie, ovládacie prvky, prenos siete, ukladanie súborov, výpočty hrán a ďalšie scenáre.

2. Pomocou rockchip rk3566 ako hlavného čipu prijíma 22 nm procesnú technológiu s hlavnou frekvenciou grafického procesora až 1,8 GHz, integrovaného s štvorjadrovým 64-bitový Aplikácie.

3. Poskytnite výber rôznych kombinácií pamäte a úložiska, z ktorých si vyberte konfiguráciu hardvéru, je vyvážená a rozsah aplikácií je široký.

4. Vstavaný nezávislý výpočtový výkon NPU môže dosiahnuť 1 stopy, ktoré sa dajú použiť na aplikácie AI ľahkej umelej inteligencie.

5. Vysoká integrácia, s bohatými rozširujúcimi rozhraniami, s gigabitovým ethernetovým portom, HDMI, EDP, Minipcle, USB3.0, USB2.0, MIPI rozhrania a rozhrania fotoaparátu MIPI, zvukové rozhranie a ďalšie periférne zariadenia, môžu poskytnúť úplnú hru na výkon procesora a ďalšie rozšírenie scenárov použitia.

6. Oficiálne podporuje mainstream Andriod 11, Debain, obrázky operačného systému Ubuntu a možno ho použiť v rôznych prostrediach aplikačných prostredí.

7. Úplne otvorený zdroj, ktorý poskytuje oficiálne návody, kompletné súpravy na vývoj vodiča SDK, schémy dizajnu a ďalšie zdroje, môžete ľahko začať bez slepých škvŕn.

Vlastnosti produktu

1. Zadarmo SDK

2. Štruktúra správnej rady. RK3566 RK3568 Dve základné dosky sú kompatibilné

3. Podporuje viac rozhraní obrazovky, podporuje až 4K60 rámec. Podporuje HDMI, MIPI DSI, EDP, LVDS

4. Vstavané nezávislé NPU, výpočtová sila môže dosiahnuť 1 stops

5. Viaceré konfigurácie: 1/2/4/8 GB LPDDR4; 8/32/64/128 GB EMMC

6 dekódovanie 4K; Gigabit Ethernet Port; USB3.0

7. Poskytnite technickú podporu

Parametre produktu

Parametre jadra

Konektor: 260pins konektor DDR4, model: ASOA826-H2SB-7H

Hlavný čip: RK3566 (štvorjadrová Cortex-A55, 1,8 GHz, Mali-G52)

IO: 260 zlatých prstov, rozstup 0,5 mm, zavedenie všetkých I0

Pamäť: 1/2/4/8 GB, LPDDR4/4X, 1056 MHz

Ukladanie: 8/32/64/128 GB, EMMC

Parametre slakovej dosky

Konektor: 260pins konektor DDR4, model: ASOA826-H2SB-7H

Napájacie rozhranie: 12V@1A (1A a vyššie) DC Vstup, DC rozhranie

Ethernet: 10/10/11000 m adaptívny ethernet port

HDMI: HDMI2.0 Rozhranie obrazovky*1, maximálne rozlíšenie 4096*2160@60 Hz

LVD: Rozhranie obrazovky LVDS*1, jednotný kanál 8bit

MIPI-DSI: Rozhranie obrazovky MIPI*1; Jeden režim MIPI Maximálne rozlíšenie 1920*1080@60 Hz

MIPI-CSI: Rozhranie fotoaparátu MIPI*2, Pluggable IMX415/OV8858 Fotoaparát

EDP: EDP1.3 Rozhranie obrazovky*1, EDP Touch Interface*1

USB2.0: Rozhranie typu A*3 (hostiteľ); Rozhranie typu C*1 (OTG) pre rozhranie spaľovania firmvéru

USB3.0: Rozhranie typu A*1 (hostiteľ)

WiFi+Bluetooth: Modul WiFi Bluetooth, model: RTL8821CU

Rozhranie PCLE: Rozhranie mini-plukov, je možné používať s sieťovou kartou WiFi v plnej výške alebo polovičnej výške, modul 4G alebo iného modulu rozhrania mini-pccle

Držiak karty SIM: Funkcia karty SIM sa musí použiť s modulom 4G

1²C: 1²C*2

Serial Port: Debug Serial Port*1 (UART2) Predvolený parameter 1500000-8-N-1; Lvttl sériový port*2 (uart7 & uart9); RS232*2 (uart3 & uart4); RS485*2 (UART1 a UART6)

Držiak karty TF: Podpora karty Micro SD (TF) na spustenie systému až do 512 GB

Zvuk: audio výstup, 3,5 mm zvukový konektor*1 (zelený); Zvukový vstup, 3,5 mm zvukový konektor*1 (červená) rozhranie mikrofónu*1

Rozhranie reproduktorov SPK*1, môže pripojiť 1W výkonový reproduktor

Tlačidlá: tlačidlo napájania; Tlačidlo Maskrom; Tlačidlo na obnovu

Infračervený prijímač: Podporuje funkciu infračerveného diaľkového ovládača

RTC: RTC Power Socket*1

Rozhranie ventilátora: Podporuje inštaláciu chladenia ventilátora 5V.
