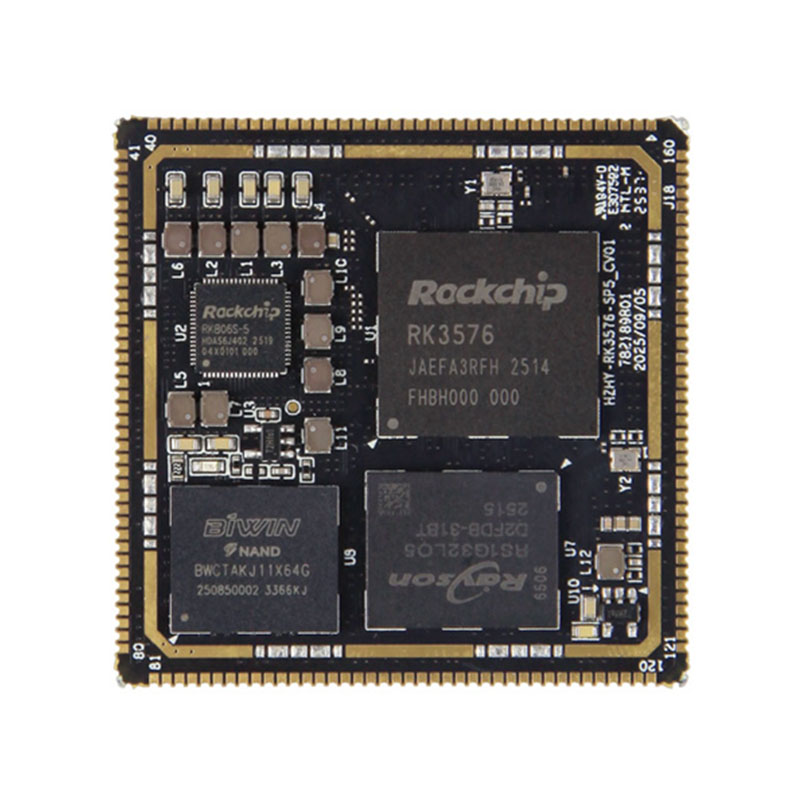

Rockchip RK3576 SOM

Rockchip RK3576 System on Module (SOM) je vysokovýkonné vstavané riešenie priemyselnej úrovne navrhnuté tak, aby posilnilo širokú škálu inteligentných okrajových zariadení. Tento kompaktný a integrovaný SOM, postavený na pokročilej procesorovej technológii Rockchip, poskytuje výnimočný výpočtový výkon, robustné možnosti inferencie AI a spoľahlivý multimediálny výkon, vďaka čomu je ideálnou voľbou pre priemyselnú automatizáciu, AIoT a vstavané inteligentné systémy.

Odoslať dopyt

Popis produktu

V jadre RK3576 SOM leží výkonná osemjadrová konfigurácia CPU so štyrmi jadrami Cortex-A72 s frekvenciou 2,2 GHz a štyrmi jadrami Cortex-A53 s frekvenciou 1,8 GHz. Táto heterogénna architektúra big.LITTLE umožňuje inteligentné vyvažovanie záťaže, zaisťuje vynikajúci výkon pre komplexné multitasking a zároveň optimalizuje energetickú účinnosť pre rozšírenú prevádzku, čo je kritické pre priemyselné prostredia s prísnymi energetickými požiadavkami.

RK3576 SOM, vybavený 6TOPS@INT8 NPU, vyniká v inferencovaní AI na zariadení. Podporuje operácie so zmiešanou presnosťou vrátane INT4, INT8 a FP16 a je plne kompatibilný s bežnými rámcami hlbokého učenia, ako sú TensorFlow a PyTorch. To umožňuje vývojárom bezproblémovo nasadzovať aplikácie AI, ako je počítačové videnie, rozpoznávanie reči a analytika okrajov, bez spoliehania sa na cloud computing, čím sa znižuje latencia a zvyšuje sa ochrana údajov.

Integrovaný GPU Mali-G52 MC3 ďalej vylepšuje multimediálne a grafické možnosti SOM. Podporuje priemyselné štandardy ako OpenGL ES 3.2 a Vulkan 1.2 a umožňuje plynulé 3D vykresľovanie, spracovanie videa vo vysokom rozlíšení a pokročilú vizualizáciu používateľského rozhrania – ideálne pre aplikácie, ako sú priemyselné HMI, digital signage a inteligentné monitorovacie systémy.

Ako riešenie priemyselnej kvality je RK3576 SOM navrhnutý tak, aby spĺňal prísne požiadavky priemyselného prostredia a zaisťoval stabilnú prevádzku aj v náročných podmienkach. Ponúkame flexibilné služby prispôsobenia OEM a ODM prispôsobené vašim špecifickým požiadavkám projektu, vrátane konfigurácií vlastného rozhrania, možností pamäte a optimalizácie softvéru. Či už potrebujete štandardnú základnú dosku RK3576 alebo plne prispôsobenú vstavanú dosku, naše riešenie urýchľuje cyklus vývoja vášho produktu a skracuje čas potrebný na uvedenie na trh.

Vyberte si Rockchip RK3576 SOM pre spoľahlivú, vysokovýkonnú vstavanú platformu, ktorá kombinuje odolnosť na priemyselnej úrovni, výkonnú AI výpočtovú techniku a všestranné prispôsobenie – odomyká nové možnosti pre vaše inteligentné aplikácie.

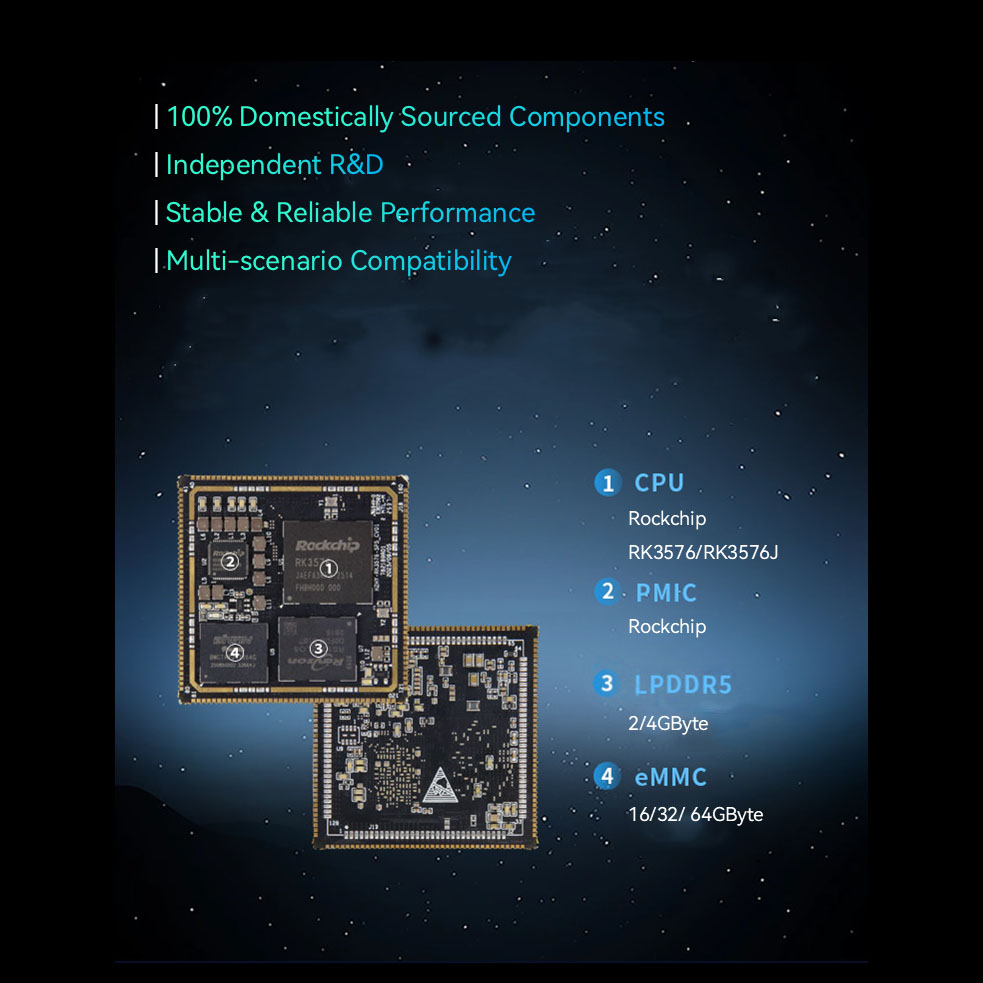

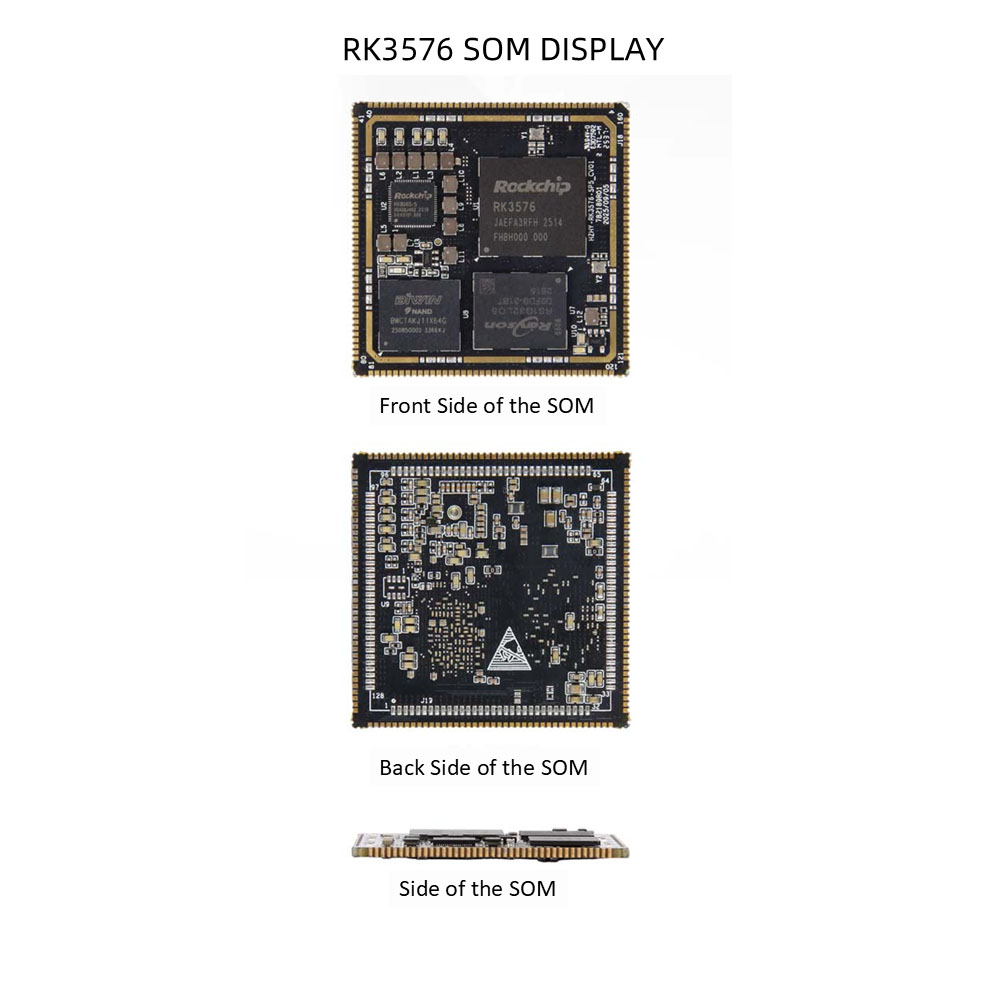

Hardvérové špecifikácie RK3576 SOM

● CPU: Štvorjadrový procesor Cortex-A72 + štvorjadrový procesor Cortex-A53

● Frekvencia hodín: 2,2 GHz

● Pamäť: 2/4 GB LPDDR5 (kapacita sa líši v závislosti od zakúpenej verzie)

● EMMC: 32/64 GB eMMC (kapacita sa líši v závislosti od zakúpenej verzie)

● Multimediálne spracovanie: Podporuje 4K@120fps H.265, VP9, AVS2 a AV1 dekodéry; podporuje 4K@60fps H.264 dekodér; podporuje 4K@60fps H.264 a H.265 kodéry, vysokokvalitný JPEG kodér/dekodér

● Grafický procesor: ARM Mali-G52-MC3

● NPU: Vstavaný nezávislý NPU, 6 TOP výpočtový výkon @INT8

● Rozmery: 45 mm x 45 mm

● Rozhranie: Rozhranie s pečiatkou, 288 kolíkov

● Teplota: -40°C~+85°C / 0°C~+70°C

● Prevádzkové napätie: 5V

● Operačný systém: Linux, Ubuntu

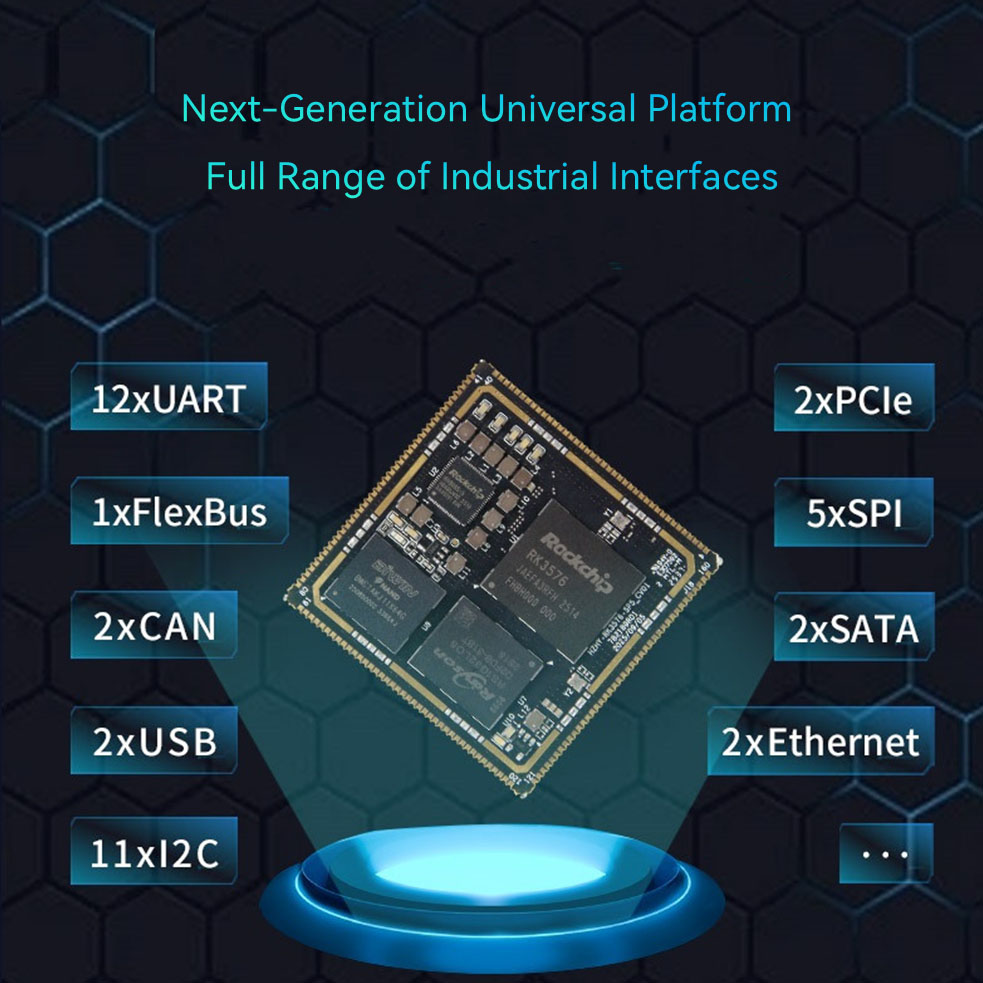

Funkčné parametre RK3576 SOM

● SDMMC (≤2 kanály): Podporuje protokol SDI03.0 a protokol MMCV4.51. šírka 4-vodičovej dátovej zbernice; podporuje režim SDR104 s maximálnou rýchlosťou 200 MHz. Poznámka: Iba SDMMC0 podporuje System Boot a je predvolene nastavená na funkciu SD karty;

podporuje aktualizáciu firmvéru cez SD kartu, keď je EMMC/UFS prázdna, a tiež podporuje aktualizáciu firmvéru EMMC/UFS cez SD kartu po zavedení EMMC/UFS; SDMMC0 konfiguruje VCCIO_SD_S0 na výstup 1,8 V alebo 3,3 V podľa periférneho a aktuálneho prevádzkového režimu; SDMMC1 je 3,3 V; niektoré zdroje pinov sú multiplexné.

● SARADC (≤7 kanálov): rozlíšenie SARADC je 12-bit, rýchlosť 1MS/s, rozsah vstupného napätia je 0~1,8V; Poznámka: SARADC_VINO_BOOT je určený na nastavenie sekvencie zavádzania SYSTEMBOOT a nemožno ho použiť pre iné funkcie; SARADC_VIN1 je predvolene nastavený ako vstupný vzorkovací port kľúčovej hodnoty a je multiplexovaný ako tlačidlo režimu obnovy (nie je možné upraviť);

SARADC_VIN2 je ID hardvéru dosky, nevydané; SARADC_VIN3 je multiplexovaný na detekciu zvuku;

SARADC_VIN4~7 je možné použiť priamo.

● USB (≤2 kanály): Poznámka: USB2_OTG0 je predvolený port na napaľovanie firmvéru pre RK3576, nezabudnite si toto rozhranie rezervovať v aplikácii; USB3 a USB2.0 OTG môžu súčasne fungovať len ako zariadenie alebo HOST; signál SS (5Gbps) USB3 OTG0 je multiplexovaný s DP1.4; signál SS (5 Gbps) USB3 OTG1 je multiplexovaný s PCIE1 alebo SATA1 a funkciu USB nemožno použiť, keď je nastavená na funkciu PCIE alebo SATA;

● SATA (≤2 kanály): Podporuje funkciu SATA PM, každý port môže podporovať 5 zariadení; podporuje SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; podporuje eSATA.

Poznámka: Radiče SATA0 a PCIe0 sú multiplexné; Radiče SATA1 a PCIe1 alebo USB3_OTG1 sú multiplexné;

● PCIe (≤2 kanály): 2 radiče PCIe 2.1, oba podporujú iba režim RC;

Poznámka: Radiče PCIe0 a SATA0 sú multiplexné; Radiče PCIe1 a SATA1 alebo USB3_OTG1 sú multiplexné;

● MIPI DPHY CSI RX (≤2 kanály): 2 porty MIPI DPHY CSI RX, podporujúce 2/4-prúdový režim MIPI-CSI;

Poznámka: Rozdelenie na režim 2 jazdné pruhy + 2 jazdné pruhy momentálne nie je podporované; možno pripojiť maximálne 2 kamery;

● MIPI DCPHY CSI RX (≤1 kanál): 1 port MIPI DCPHY CSI RX, podporujúci 1/2/4-prúdový režim MIPI-DPHY alebo režim 0/1/2 Trio MIPI-CPHY;

● Poznámka: Rozdelenie na režim 2 jazdné pruhy + 2 jazdné pruhy nie je podporované; TX a RX MIPI DCPHY Combo PHY je možné nakonfigurovať iba súčasne ako režimy DPHY TX a DPHY RX alebo súčasne ako režimy CPHY TX a CPHY RX. CIF (≤1 kanál): 1 kanál maximálne 16-bitové rozhranie DVP, podporuje 8/10/12/16-bit;

Poznámka: 3,3V rozhranie, niektoré zdroje pinov sú zdieľané;

● HDMI TX (≤1 kanál): Podporuje až HDMI 2.1, maximálnu podporu pre 4K@120Hz, podporuje režim HDMI FRL a je spätne kompatibilný s režimom HDMI TMDS;

Poznámka: Zdieľané s ovládačom eDP;

● eDP (≤1 kanál): Podporuje až eDP 3.1, maximálna podpora pre 4K@60Hz, podporuje režimy 1/2/4 Lane, nepodporuje Swap; Poznámka: Zdieľané s ovládačom eDP;

● MIPI DCPHYCSI TX (≤1 kanál): 1 port MIPI DCPHYCSI RX, podporuje režim 1/2/3/4 pruhy MIPI-DPHY alebo režim 0/1/2 Trio MIPI-CPHY;

● Poznámka: Nepodporuje rozdelenie do režimu 2Lane+2Lane; TX a RX MIPI DCPHY Combo PHY je možné nakonfigurovať iba súčasne ako režim DPHY TX, DPHY RX alebo súčasne ako režim CPHY TX, CPHY RX.

● DP (≤1 kanál): Podporuje až eDP 3.1, maximálna podpora pre 4K@120Hz, podporuje režimy 1/2/4 Lane, podporuje Swap;

Poznámka: Zdieľané so signálom SS USB3 OTG0;

● LCD (≤1 kanál): Podporuje 24-bitový režim RGB, maximálne rozlíšenie 1920 x 1080 pri 60 Hz; podporuje 16-bitový režim BT1120, maximálne rozlíšenie 1920x1080@60Hz; podporuje 8-bitový režim BT656, maximálne rozlíšenie 720x576@60Hz; Poznámka: Niektoré zdroje pinov sú zdieľané.

● EBC (≤1 kanál): Podporuje 8-bitový/16-bitový výstup, maximálne 32 úrovní odtieňov sivej, maximálne rozlíšenie 2560 x 1920 pri 85 Hz;

Poznámka: Niektoré zdroje pinov sú zdieľané.

● Zvuk (≤9 kanálov): 5 skupín SAI, ktoré podporujú režim master-slave, šírka 8 až 32 bitov a vzorkovacia frekvencia až 48 kHz; 2 skupiny PDM, hlavný režim, podpora 8-kanálového vstupu, 16 až 32-bitová šírka a vzorkovacia frekvencia až 192 kHz; 2 skupiny SPDIFTX; 1 skupina DSM PWMAudio;

Poznámka: Štyri moduly ASRC (Asynchronous Sample Rate Converter) slúžia na konverziu vzorkovacej frekvencie audio dát; 1,8V/3,3V rozhranie, niektoré pinové zdroje sú zdieľané;

● Ethernet (≤2 kanály): Podporuje 2 rozhrania RGMII s rýchlosťami prenosu dát 10/100/1000 Mb/s.

Poznámka: Rozhranie 3,3 V RGMII/RMII, niektoré zdroje pinov sú zdieľané.

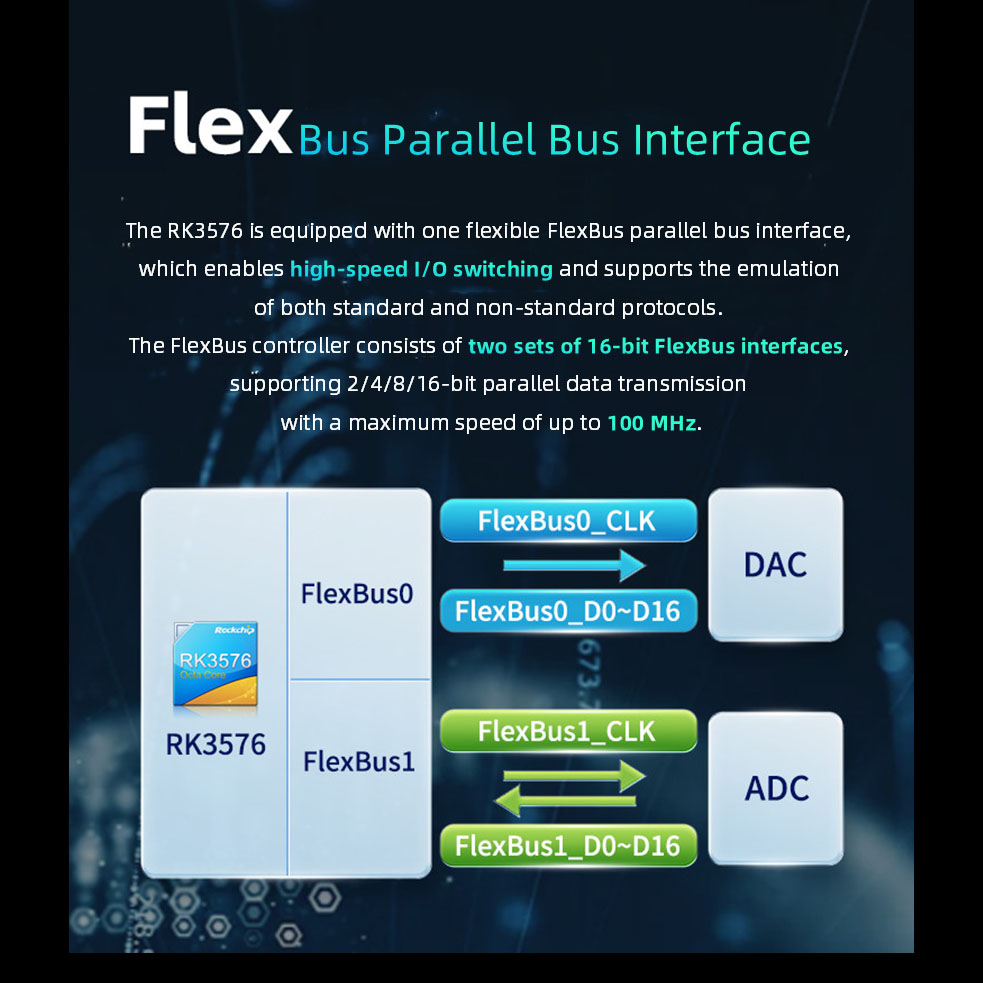

● FlexBus (≤1 kanál): Podporuje jedno flexibilné rozhranie paralelnej zbernice – rozhranie FlexBus, ktoré môže dosiahnuť vysokorýchlostné prepínanie I/O a môže emulovať niektoré štandardné protokoly alebo nepravidelné protokoly. Typickým scenárom aplikácie je kombinácia vysokorýchlostného 16-bitového ADC a 16-bitového DAC.

Poznámka: 3,3V rozhranie, niektoré zdroje pinov sú zdieľané.

● DSMC (≤1 kanál): Sériové rozhranie s dvojnásobnou rýchlosťou prenosu dát. Používa sa hlavne pri komunikácii zariadení PSRAM alebo periférnej komunikácii LocalBus (ako je FPGA). Poznámka: 3,3V rozhranie, niektoré zdroje pinov sú zdieľané.

● UART (≤12 kanálov): Maximálna podporovaná prenosová rýchlosť je 8 Mbps.

Poznámka: Rozhranie 1,8 V/3,3 V, niektoré zdroje pinov sú zdieľané.

● I³C (≤2 kanály): Podporuje 7-bitové a 10-bitové režimy adries, s maximálnou rýchlosťou až 12,5 Mbit/s, kompatibilné so zbernicou I²C, s maximálnou rýchlosťou až 400 Kbit/s. Poznámka: Rozhranie 1,8 V/3,3 V, niektoré zdroje pinov sú zdieľané.

● I²C (≤11 kanálov): Podporuje 7-bitové a 10-bitové režimy adries s maximálnou rýchlosťou až 400 Kbit/s.

Poznámka: Rozhranie 1,8 V/3,3 V, niektoré zdroje pinov sú zdieľané. SPI (≤5 kanálov): Konfigurovateľný režim master/slave. Poznámka: Rozhranie 1,8 V/3,3 V, niektoré zdroje pinov sú zdieľané.

● CAN (≤2 kanály): Podporuje CAN-FD; podporuje 1 Mbps.

Poznámka: Rozhranie 1,8 V/3,3 V, niektoré zdroje pinov sú zdieľané.

● PWM (≤3 kanály): 3 nezávislé ovládače PWM, podporujúce až 16 kanálov PWM, 32-bitový časovač/počítadlo.

Poznámka: Rozhranie 1,8 V/3,3 V, niektoré zdroje pinov sú zdieľané.

Poznámka: Niektoré zdroje pinov sú multiplexné. Podrobnosti nájdete v tabuľke porovnania funkcií pinov.

Kontaktujte nás pre vzorky a ďalšie informácie!
