ROCKCHIP RK3588 CORE dosky na palubu

Funkcie RKK3588

 8nm pokročilý proces, 8-jadrová 64-bitová architektúra, vysokohorská, nízka spotreba energie

 Arm Mali-G610 MC4 GPU, vyhradený modul 2D grafického zrýchlenia

 6TOPS NPU, umožňujúce rôzne scenáre AI

 8K kódovanie a dekódovanie videa, výstup 8K zobrazuje výstup

 Vstavané rozhrania viacerých displejov, podpora viac obrazovky

 Super spracovanie obrazu, 48 MP internetových služieb, podpora viacerých vstupov fotoaparátu

 Bohaté vysokorýchlostné rozhrania (PCIe, Type-C, SATA, Gigabit Ethernet), ľahko sa rozširujú

 OS Android a Linux

Parametre produktu

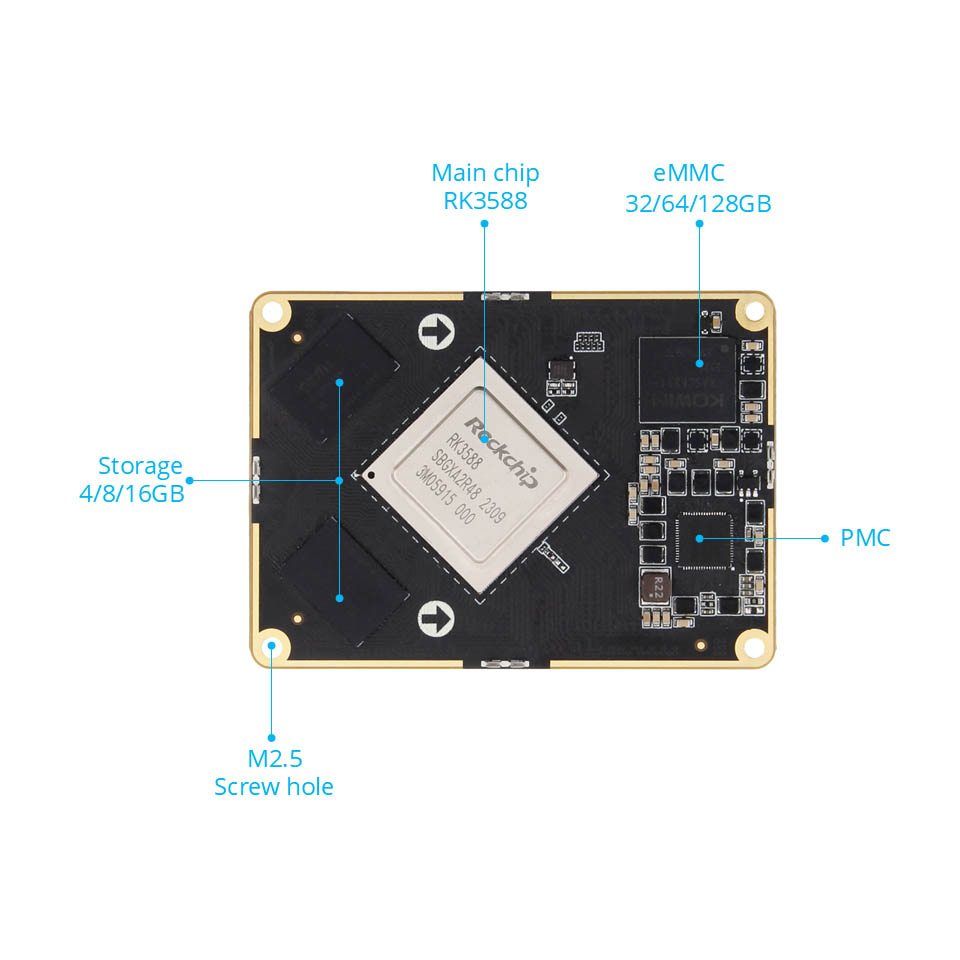

Parametre základnej dosky RK3588

 Konektor: mužský konektor: DF40C-100DP-0,4V (51) Ženský konektor: DF40C-100DS-0,4V (51)

 Hlavný čip: RK3588 (štvorjadrová A76 + štvorjadrová A55, Mali-G610, 6TOPS Výkon výpočtu) BTB vedie k 400 kolíkom, rozstup 0,5 mm, vedie k všetkým I0

 Pamäť: 4/8/16 GB, LPDDR4/4X

 Ukladanie: 32/64/128 GB.EMMC

RK3588 Parametre podložky

 Konektor: Muž: DF40C-100DP-0,4V (51) Žena: DF40C-100DS-0,4V (51)

 Rozhranie napájania: 12V@2A DC Input, DC rozhranie*1; Výkonové výstupné rozhranie*1

 Ethernet: Gigabit Network Port*2, Support 10/10/1000Mbps

 HDMI: HDMI12.0 Vstup*1, až do 3840x2160@60fps; HDMI2.1 Výstup*2, podporuje viacero obrazoviek s ostatnými obrazovkami, maximálne rozlíšenie 7680x4320@60 Hz (rozlíšenie 8K)

 MIPI-DSI: Rozhranie obrazovky MIPI*2 (Front*1, Back*1), je možné zapojiť do obrazovky Wildfire MIPI, podporuje viacero obrazoviek s ostatnými obrazovkami; Jeden režim MIPI Maximálne rozlíšenie 1920*1080@60 Hz

 MIPI-CSI: Rozhranie fotoaparátu MIPI*6 (Front*3, Back*3), je možné zapojiť do kamery MIPI Wildfire MIPI

 USB2.0: rozhranie USB-HostType-A*3

 USB3.0: rozhranie USB-OTGTYPE-A*1; Rozhranie typu C*1, je možné použiť na spaľovanie firmvéru, podporuje protokol DP1.4

 Rozhranie PCLE: Rozhranie mini-pccle*1, je možné použiť s sieťovou kartou Wi-Fi s plnou výškou alebo polovičnou výškou, modulom 4G alebo iným modulom rozhrania mini-plukov: rozhranie PCLE3.0X4*1

 M.2 Rozhranie: rozhranie M.2Key*1, podporuje modul bezdrôtovej sieťovej karty E-Key; M.2 M Kľúčové rozhranie*1, podporuje M.2 M-Key Pcle3.0*4Lanes Špecifikácia 2280 Pevný disk

 Držiak karty TF: Držiak karty Micro SD (TF)*1, podporuje systém zavádzania kariet TF, až do 512 GB

 Držiak karty SIM: držiak karty SIM*1, funkcia karty SIM je potrebné použiť s modulom 4G modul

 Rozhranie SATA: štandardné rozhranie SATA*1; Napájacie rozhranie SATA*1, podporuje výstup 12 V

 Môže: môže*2

 ADC: rozhranie ADC Acquisition*1

 Sériový port ladenia:

 Sériový port ladenia*1 (UART2), predvolený parameter 1500000-8-n-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (uart4 & uart7);

 RS485*2 (UART4 & uart7); RS232/RS485 Výberové prepojovacie rozhranie*2

 Zvuk: palubný mikrofón MIC*1; Rozhranie reproduktorov SPK*2, môže pripojiť 3W výstup pre slúchadlá výkonového reproduktora + Vstup 2-v-1 rozhranie*1

 Tlačidlo: Tlačidlo ON/OFF*1; Tlačidlo MASKROM*1; Tlačidlo obnovy*1; Tlačidlo reset**

 LED: Indikátor napájania*1; Indikátor systému*1

 Infračervený prijímač: Funkcia podpory infračerveného diaľkového ovládača

 RTC: RTC Power Socket*1

 Rozhranie ventilátora: Podpora inštalácie chladenia ventilátora 5V alebo 12 V
