Allwinner H618 základná doska

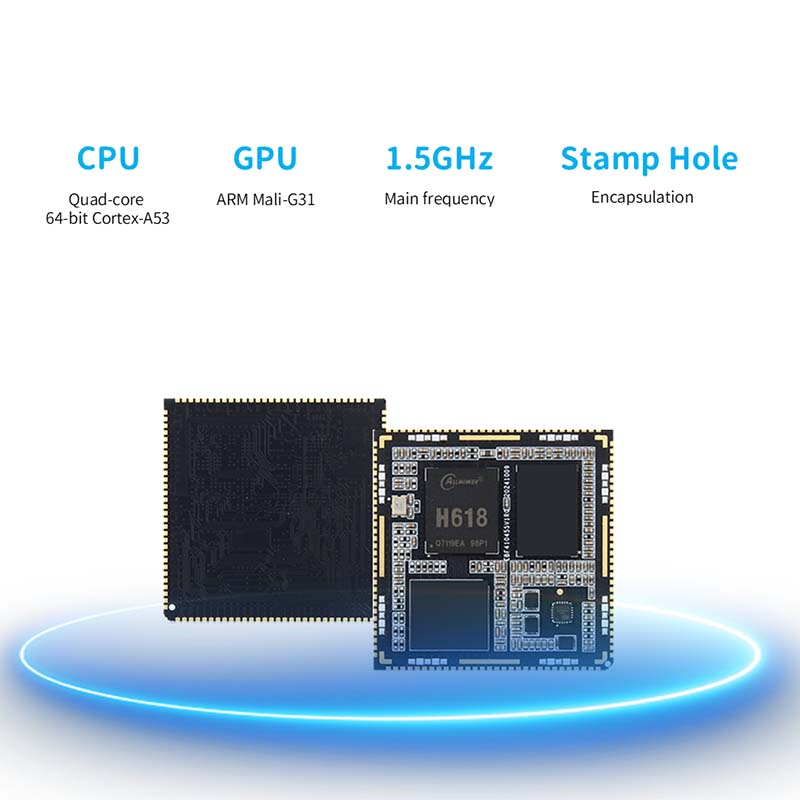

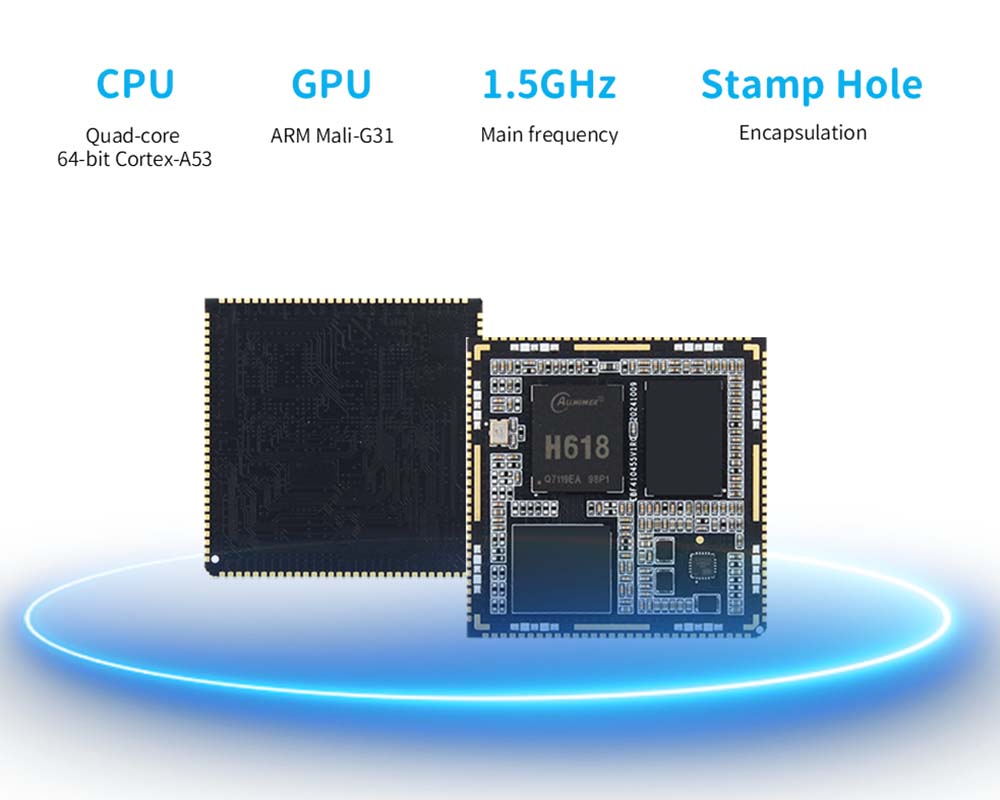

● Táto jadrová doska A1 Stamp Hole Core (TP-A1CS) používa Allwinner H618 ako hlavný čip, 64-bitovú štvorjadrovú štvorjadrovú Cortex-A53 procesor, hlavná frekvencia 1,5 GHz, integrované Mali-G31GPU, s bohatými zvukovými a video rozhraniami, sa môžu široko používať v televíznych boxoch, inteligentných obrazovkách a iných oblastiach.

● Podporuje kódovanie a dekódovanie viacerých video formátov, podporuje až 8K@24fps H.265 dekódovanie a 4K@25fps H.264 kódovanie a podporuje až 4K@60 snímok za sekundu HDMI.

● Poskytuje dve možnosti pamäte a úložiska, pamäť LPDDR4 voliteľné 2 GB/4 GB, úložisko EMMC 3 možnosti 8 GB/32 GB.

● Prijatie dizajnu rozhrania otvoru známok, doska má iba 40*40 mm, malú a vynikajúcu, so 6 vrstvami čierneho ponorného zlata. Okrem DDR, autobusu EMMC, LRADC, I0 je úplne vyvedený

● Periférne rozhranie je bohaté a základná doska vedie z USB OTG/hostiteľa, I2CSPI, PWM, I2S, HDMI, UART a ďalších rozhraní prostredníctvom pripojenia o dierka z pečiatky.

● Oficiálne podporuje tradičný Android TV, Debain, Obrázky operačného systému Ubuntu a možno ho uplatniť do viac ako 6 rôznych aplikačných prostredí.

● Zodpovedajúca celá doska s Wildfire Luban Cat A110 poskytuje návody a súpravy na vývoj vodiča SDK a informácie sú úplne otvorené zdrojom, čo je vhodné pre používanie používateľov a sekundárny vývoj.

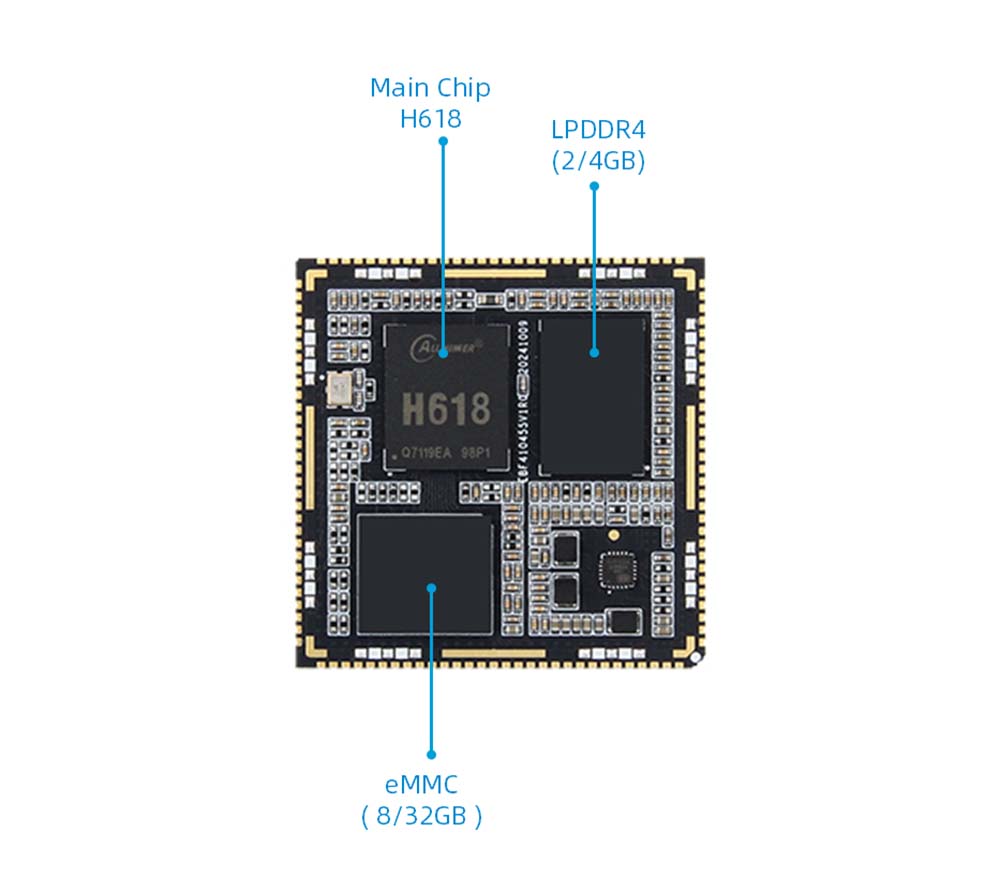

Parametre základnej dosky H618

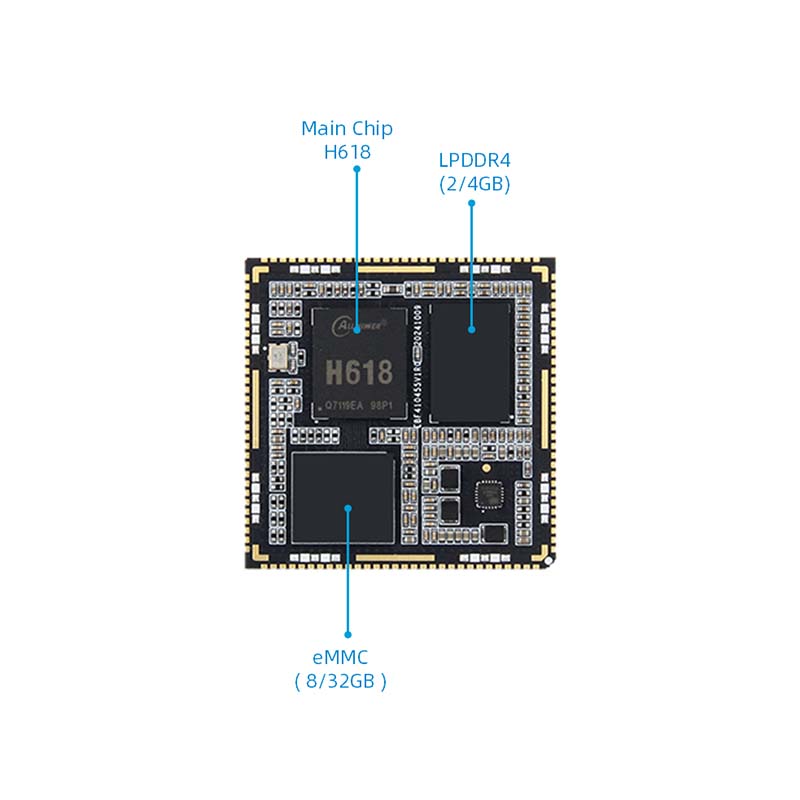

● Hlavný čip: Allwinner H618

● CPU: 4-jadrová 64-bitová Cortex-A53

● Copp: Arm Malizo-G31

● Pamäť: zabudovaný LPDDR4, 2/4 GB

● SKLADOVANIE: EMMC, 8/32 GB, podporuje bootovací systém EMMC

● Rozhranie: Okrem DDR, zbernice EMMC, LRADC, 10 plných vodičov, vrátane GPI088, vrátane 8 USB vyhradených, 1 AP RESET RESET PIN, 1 Bluetooth Enable, 1 WIFI povolenie, 1 tlačidlo FEL FEL

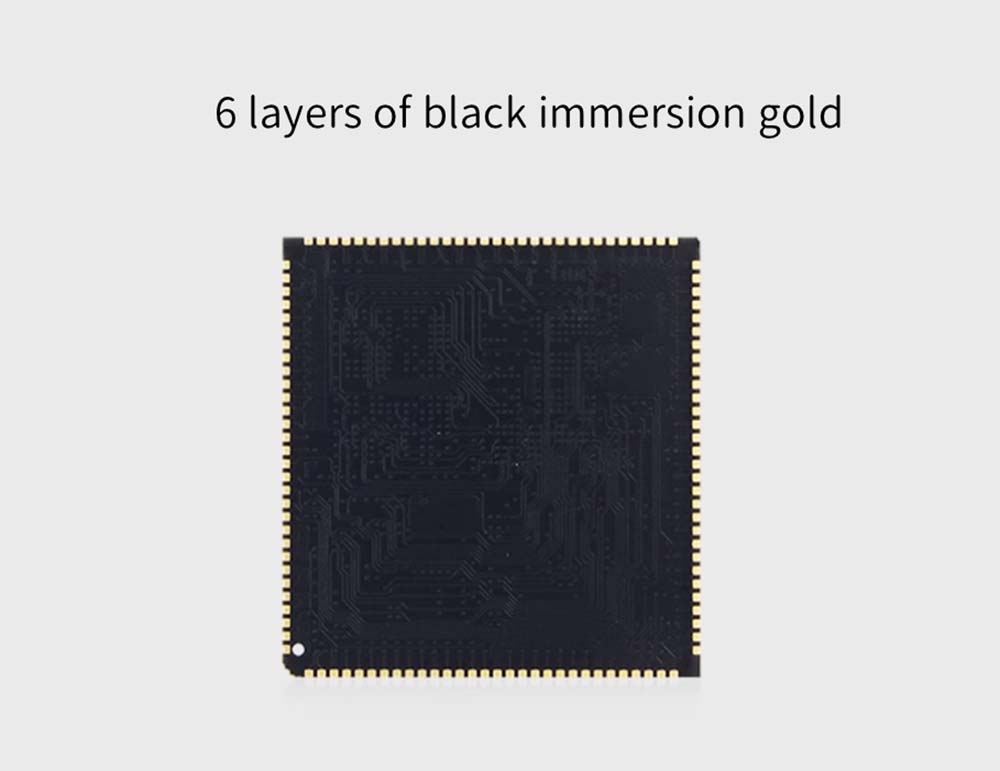

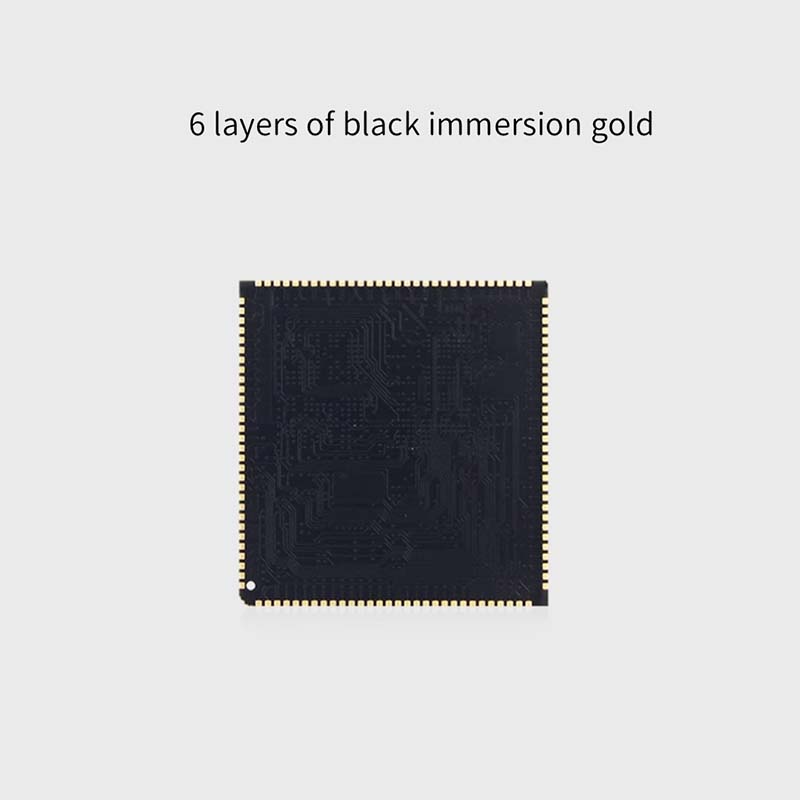

● PCB: 6 vrstiev, ponorný dizajn zlata

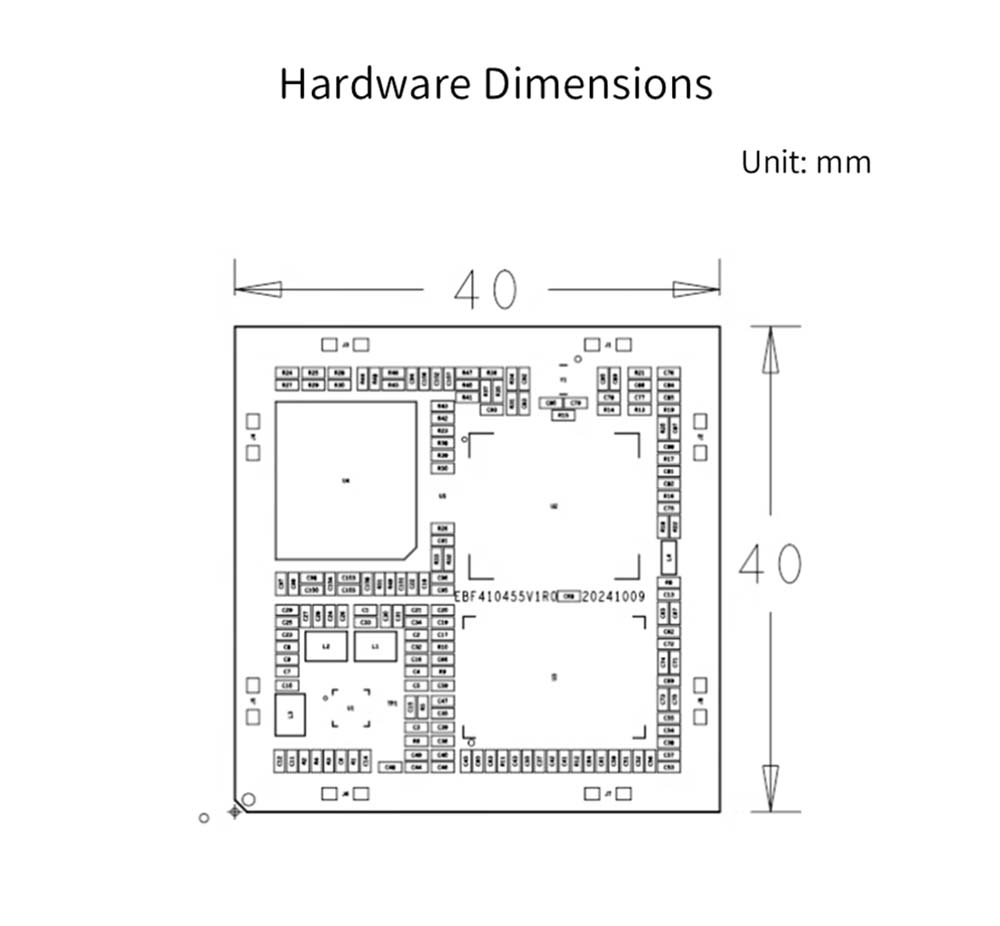

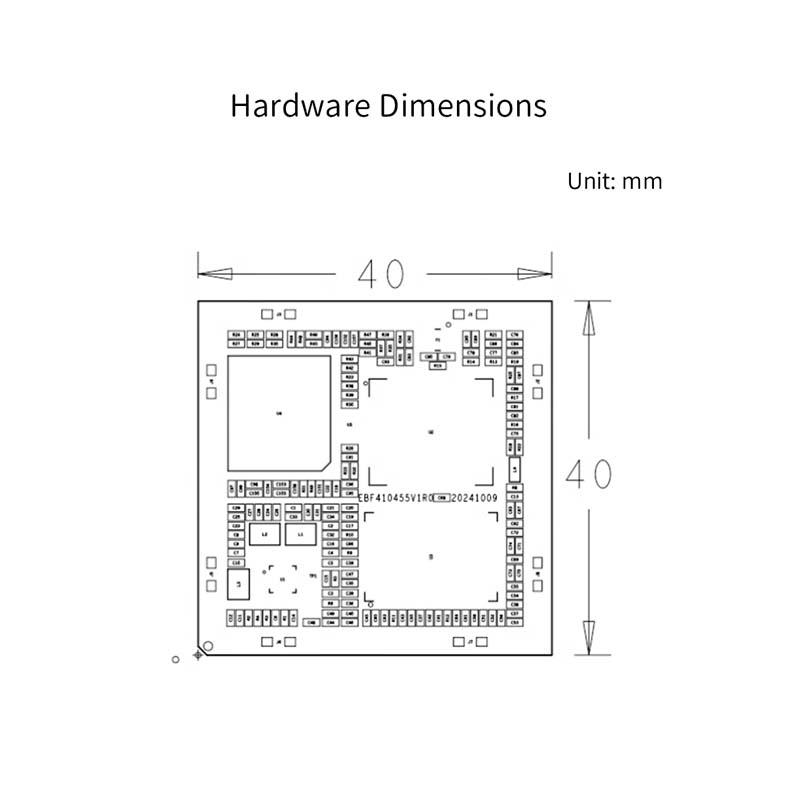

● Veľkosť: 40*40 mm

Signálne rozhranie

● Sieťový port: 1 Gigabit Ethernet

● JTAG: 1

● Audio: 1, ľavé a pravé kanály

● Sériový port: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● USB hostiteľ: 3

● HDMI: 1

● SD: 1

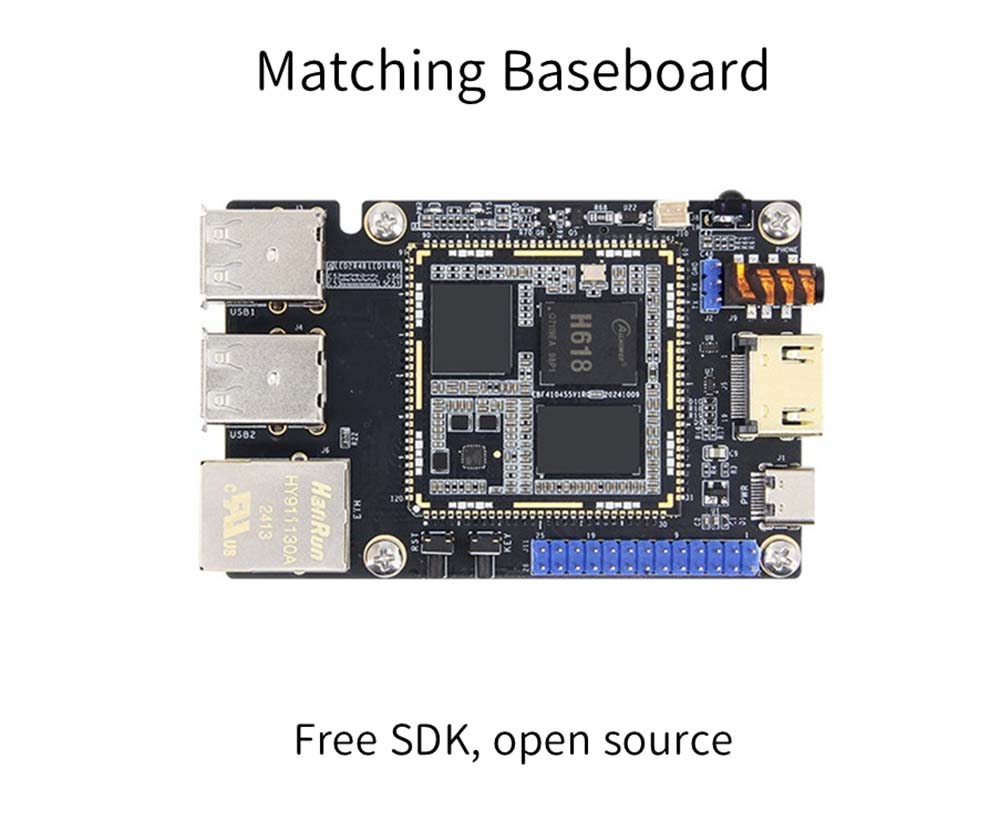

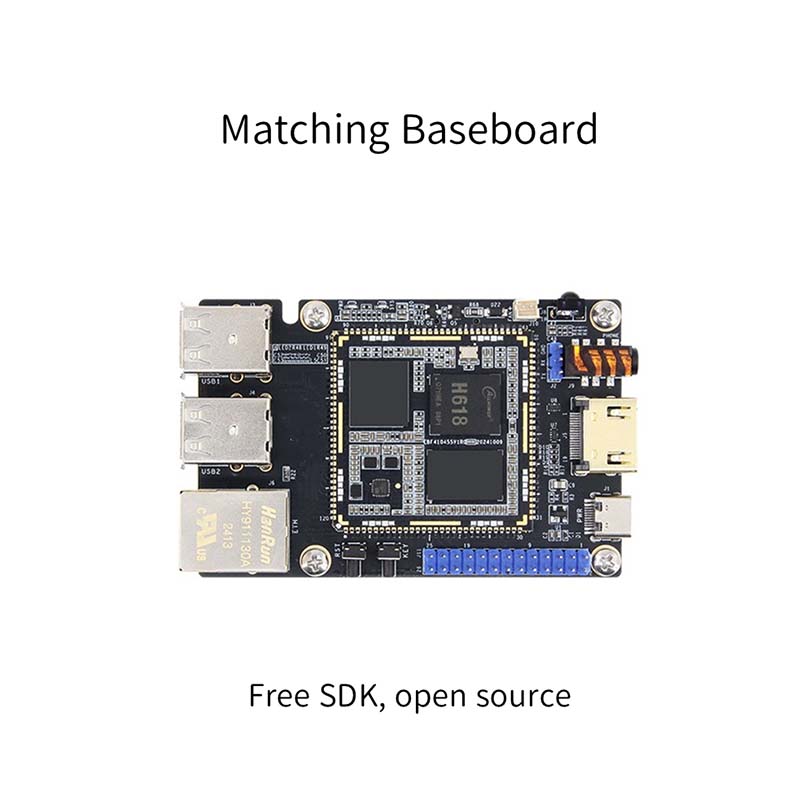

K dispozícii je zodpovedajúca slanec

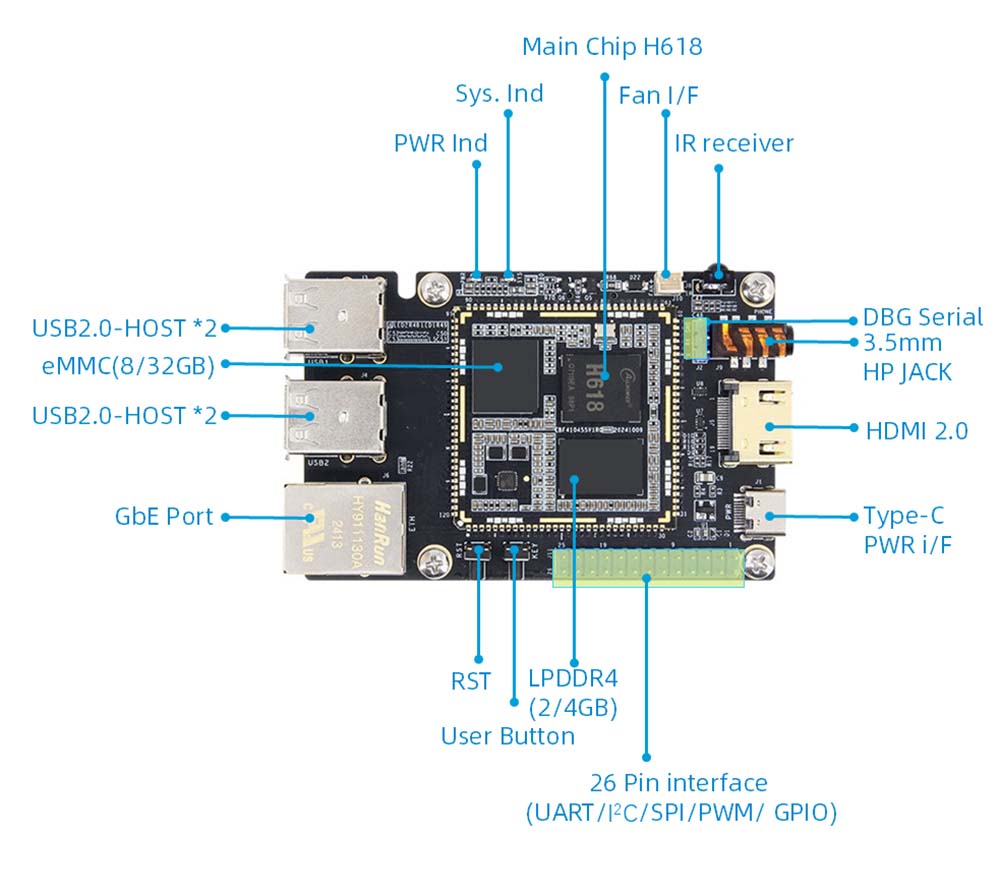

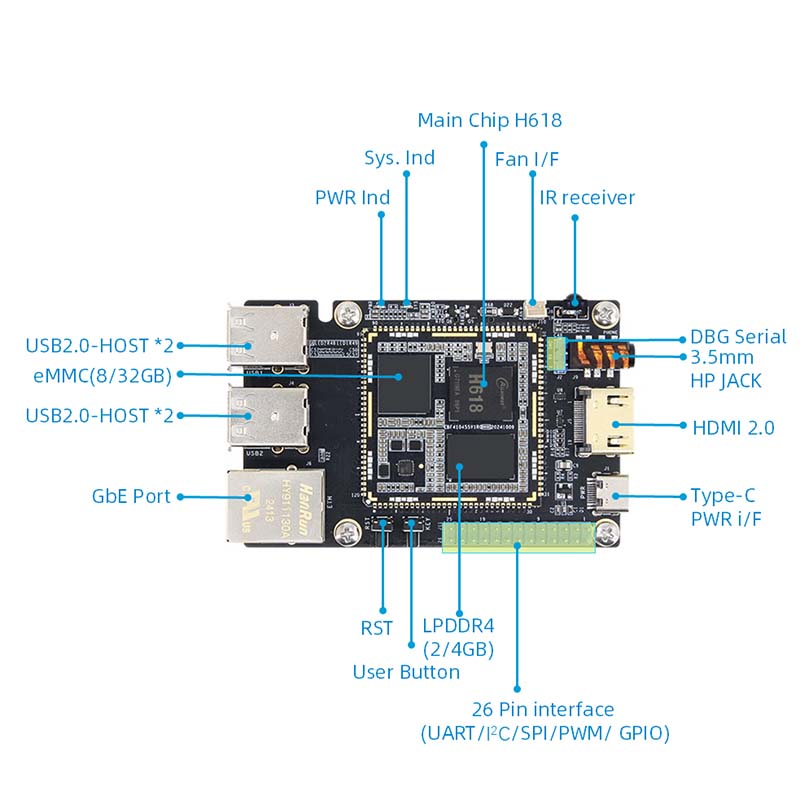

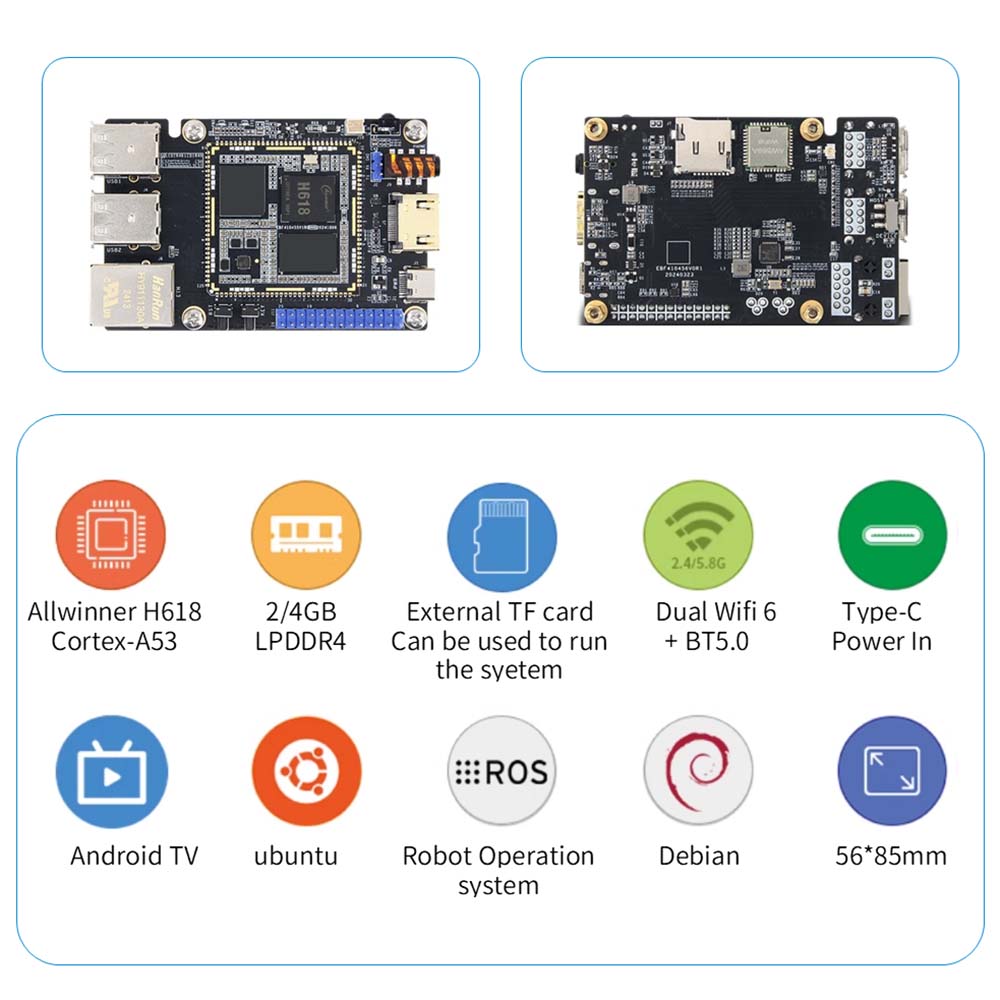

H618 Hardvérové ​​parametre základnej dosky

1. CPU: Hlavný čip: Allwinner H618, 4-jadrová 64-bitová Cortex-A53

2. Guu: mm g31 mp2

3. Pamäť: zabudovaný LPDDR4, 2/4 GB

4. Skladovanie: EMMC, 8/32 GB, podporuje systém zavádzania EMMC

5. Výkonové rozhranie: 5V@3A DC Vstup, rozhranie typu C, je možné použiť aj na spaľovanie obrázkov

6

7. USB2.0: Rozhranie hostiteľa USB Typ-A*4

8

9. HDMI: HDMI2.0 Rozhranie obrazovky*1, podporuje 1920x1080@60fps v systéme Linux a 4096x2160@60fps v rámci systému Android TV System

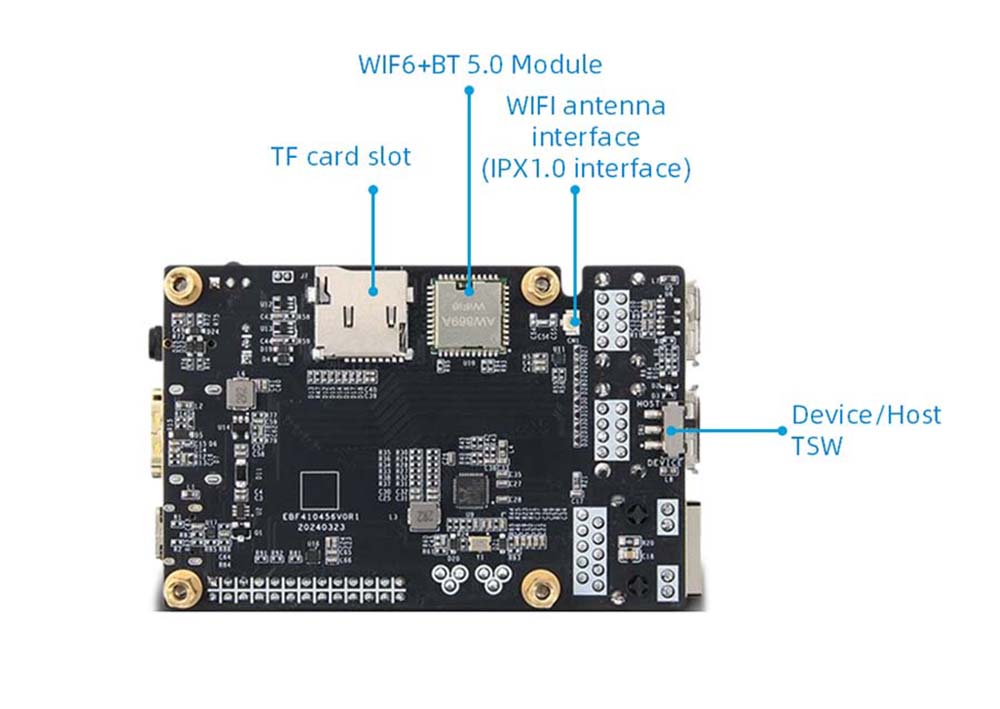

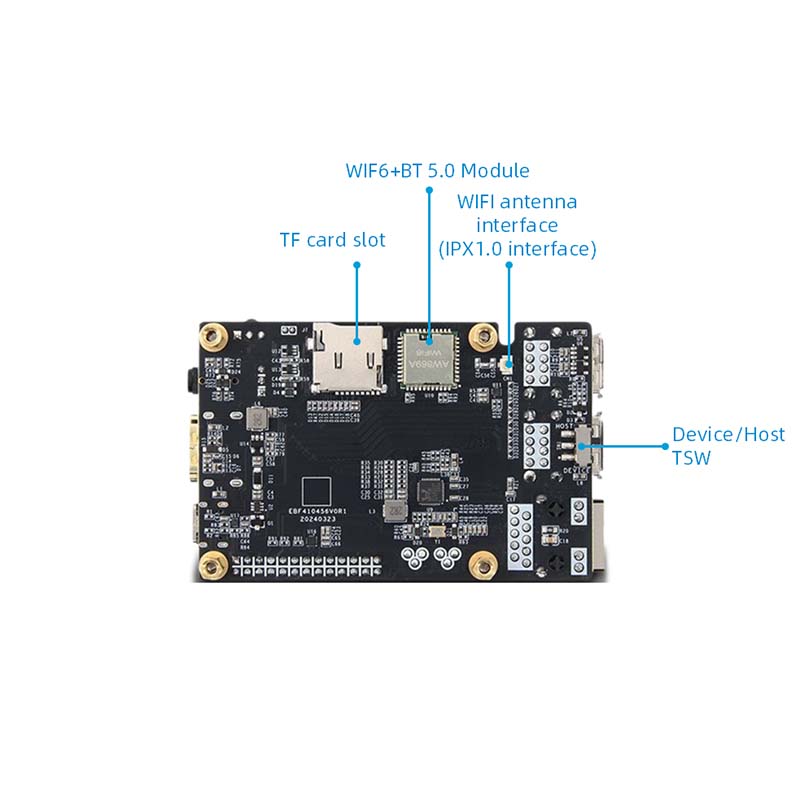

10. WiFi+Bluetooth: Na palube podpora 2,4G/5,8 g Dual-pásmo WiFi6+Ble5.0, model: AW869a

11. Držiak karty TF: Rozhranie SD3.0, podporuje až 512 GB, podporuje zavádzací systém TF karty TF

12. Rozhranie I0: 26 PIN 2,54 PIN rozhranie, podporuje GPIO, SPI, I2C, UART, PWM Funkcie

13. Sériový port ladenia: Predvolený parameter 115200-8-n-1

14. Zvuk: 3,5 mm rozhranie pre slúchadlá*1;

15. Tlačidlo: Tlačidlo Reset*1, tlačidlo používateľa*1

16. LED: Indikátor napájania*1; Indikátor systému “1

17. Infračervený prijímač: Funkcia podpory infračerveného diaľkového ovládača

18. Rozhranie ventilátora: Podporte inštaláciu 5V ventilátora pre rozptyl tepla

19. Veľkosť: 56*85 mm
