NXP MIMXRT1052 KORMÁCI

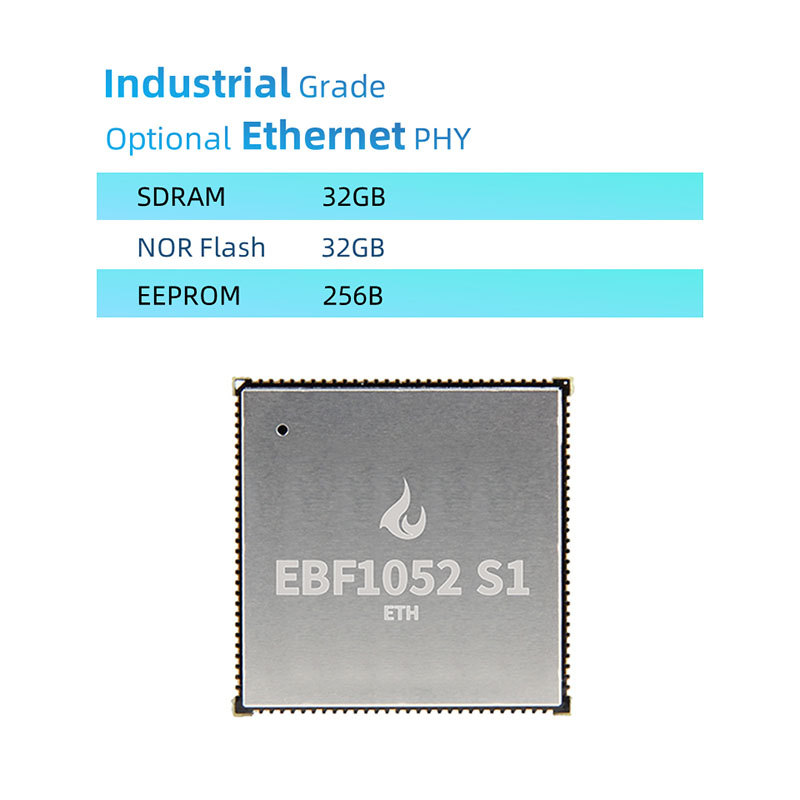

 Tento NXP MIMXRT1052 Core Board SOM je navrhnutý na základe procesora NXP MIMXRT1052CVL5B

 Celá doska sú vyrobené z materiálov v priemyselnej triede

 NXP MIMXRT1052 Core Board SOM Hardware Resources Medzi 32 MB SDRAM, 32 MB NIR, 256B EEPROM a 10/100M ETHERNET PHY (voliteľné) PCB prijíma 6 vrstiev čierneho ponorného ponorného zlata, celková veľkosť je v čele s kapacitou 10. von.

NXP MIMXRT1052 Core Board SOM parametre

Parametre rozhrania signálu základnej dosky

Hlavný čip: Mimxrt1052cvl5b, jadro Cortex-M7, hlavná frekvencia 528 MHz

SDRAM: 32 MB, BACK BALE, BRAND ISS1, priemyselná trieda

Flash: 32 MB, balík WSON8, značka ISS, priemyselná trieda

EEPROM: AT24C02 256B

Ethernet PHY: LAN8720A Voliteľné

Veľkosť PCB: 32*32 mm

Napájanie: 5V

Kryt štítu: voliteľný kryt štítu

GPIO: 116, medzery kolíkov 1,0 mm, s výnimkou autobusu SEMC, všetky I0 sú všetky LED

Pracovná teplota: -40 ~ 85 ° C, priemyselná trieda

Rozhranie signálu základnej dosky

Ethernet: 1 kanál, voliteľný, k dispozícii iba vtedy, keď má základná doska Ethernet Phy

LCD: 1 kanál, iba RGB565 Pri použití Ethernet, RGB565/888 sa môže použiť, keď nepoužívate Ethernet

USB: 2 kanály, s vysokorýchlostným PHY

SDIO: 2 kanály

I²C: 4

SPI: 4

Uart: 8

SAI: 3

CSI: 1

ADC: 2 (každý 16 kanálov), 12bit

PWM: 4

JTAG: 1 kanál

SPDIF: 2 kanály

Môže: 2

POZNÁMKA: Vyššie uvedené údaje sa môžu znovu použiť, pozrite si popis PIN CORE dosky ako referenčný dizajn

Logo krytu tienenia je možné prispôsobiť s minimálnym poradím 500
