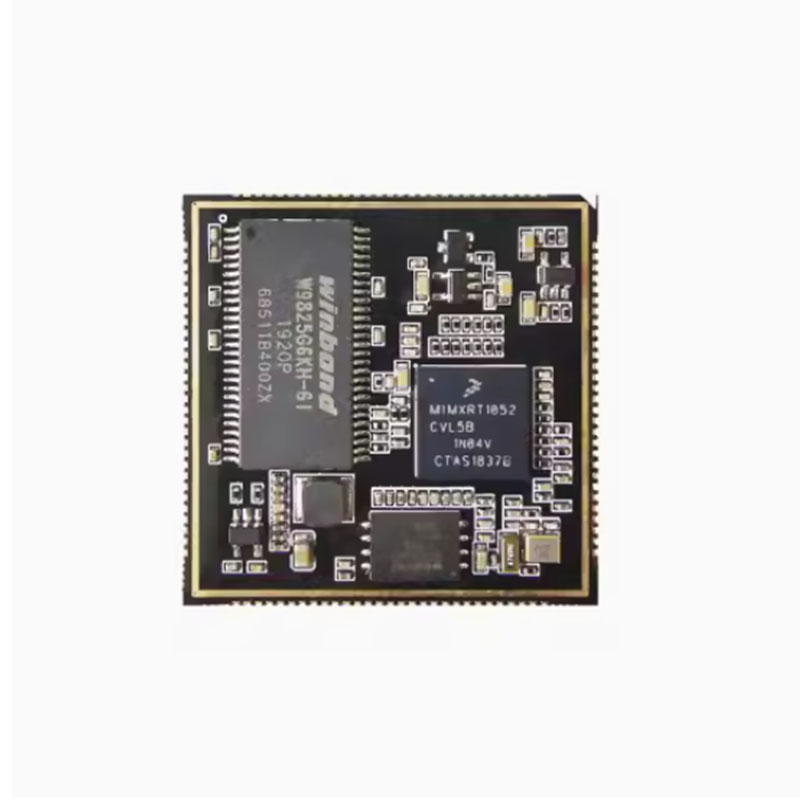

NXP I.MX RT1052 základná doska

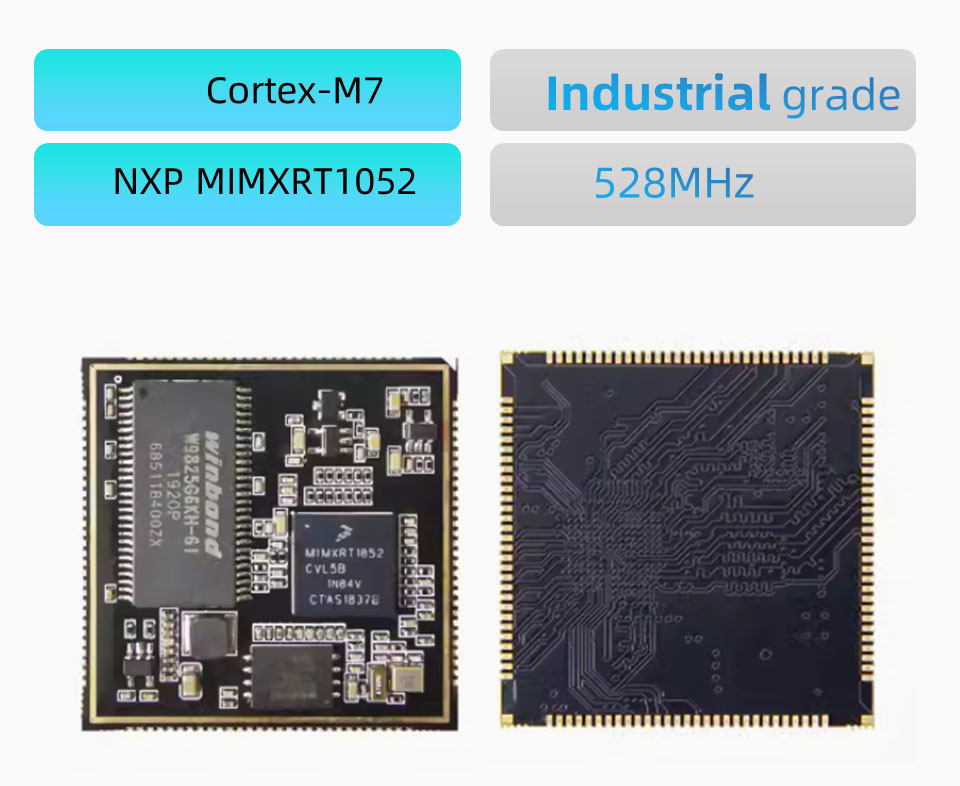

● Táto základná doska RT1052 S2 je navrhnutá na základe procesora NXP MIMXRT1052CVL5B.

● Komponenty celej rady sú vyrobené z materiálov priemyselnej kvality.

● Hardvérové ​​zdroje základnej dosky zahŕňajú

● 32 MB SDRAM, 32 MB NOR FLAF a 256B EEPROM.

● PCB prijíma 6-vrstvový čierny ponorný dizajn zlata, s celkovou veľkosťou 38*38 mm, celkom 116 kolíkov a rozstupom kolíka 1,0 mm. S výnimkou autobusu SEMC je zostávajúcich 10 kolíkov čipu vylúčených.

Parametre rozhrania signálu základnej dosky

Hlavný čip: Mimxrt1052cvl5b, jadro Cortex-M7, hlavná frekvencia 528 MHz

SDRAM: 2MB, balík TSSOP, značka Winbond, priemyselná trieda

Flash: 32 MB, balík WSON8, značka Winbond, priemyselná trieda

EEPROM: AT24C02 256B

Ethernet Phy: Žiadne

Veľkosť PCB: 38*38 mm

Napájanie: 3,3V

Kryt štítu: žiadny kryt štítu

GPIO: 116 kolíkov, 1,0 mm rozstup PIN, s výnimkou autobusu SEMC, všetky ostatné I0 sú LED von

Prevádzková teplota: -40 ~ 85 ° C, priemyselná trieda

Rozhranie signálu základnej dosky

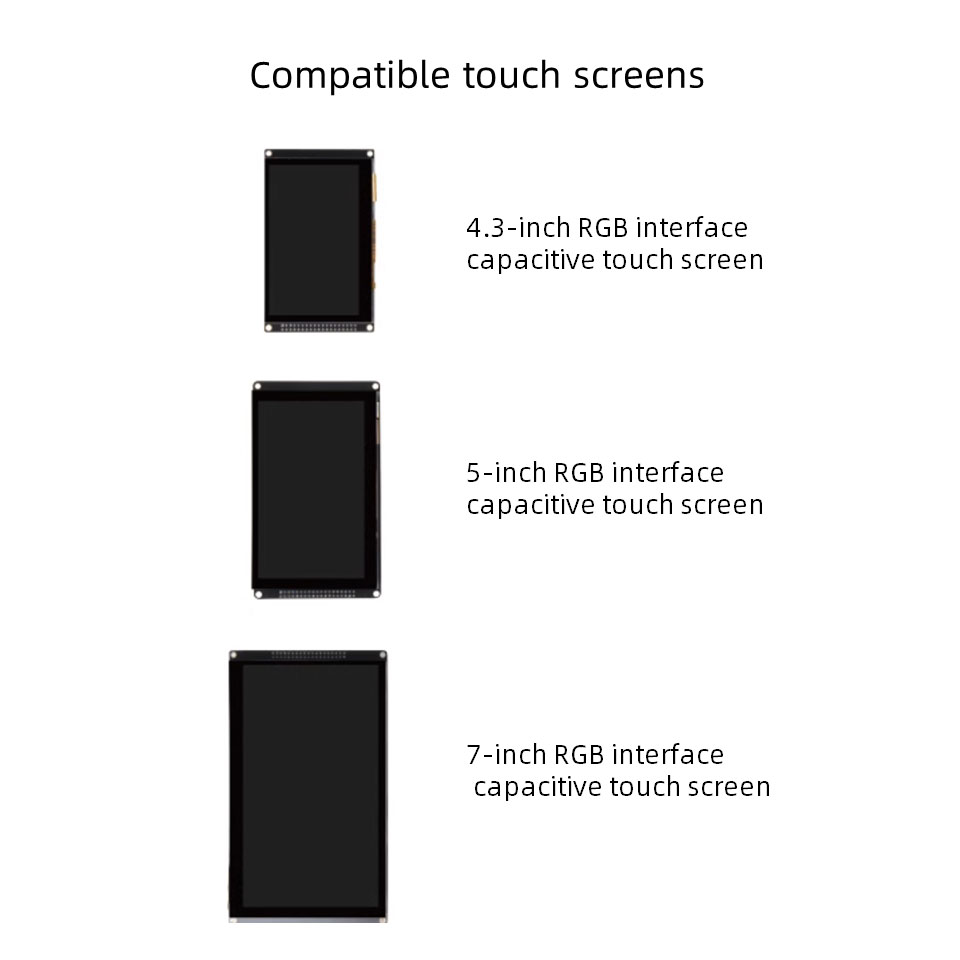

● LCD: 1 kanál

● USB: 2 kanály, s vysokorýchlostným PHY

● SDIO: 2 kanály

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (každý 16 kanálov), 12bit

● PWM: 4

● JTAG: 1 kanál

● SPDIF: 2 kanály

● môže: 2

● Poznámka: Vyššie uvedené údaje sa môžu znovu použiť, pozrite si popis základnej dosky PIN ako referenčný dizajn

Poznámka: Dosku je možné prispôsobiť s minimálnym poradím 500
