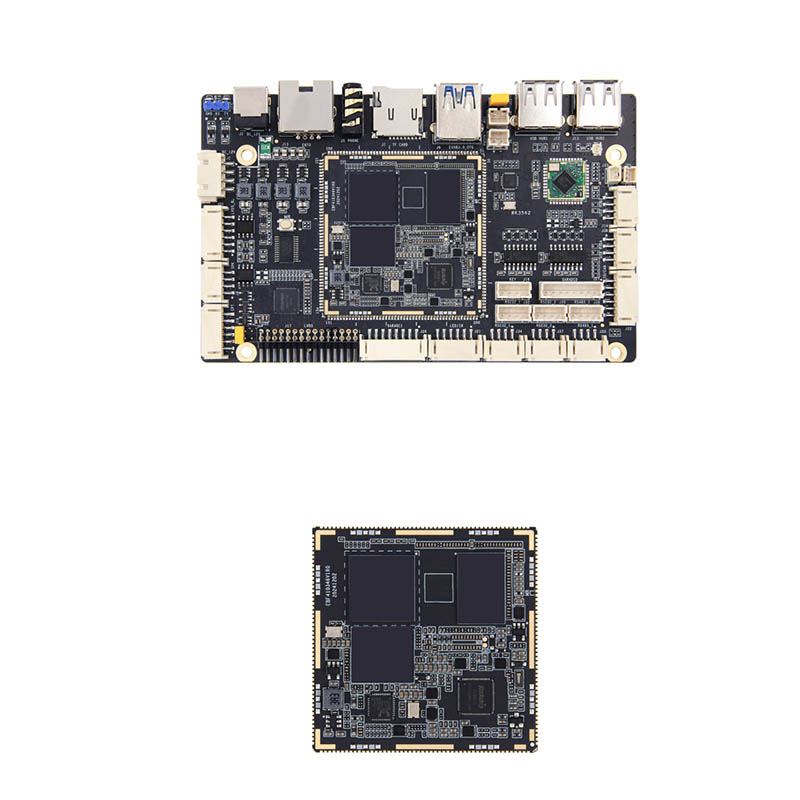

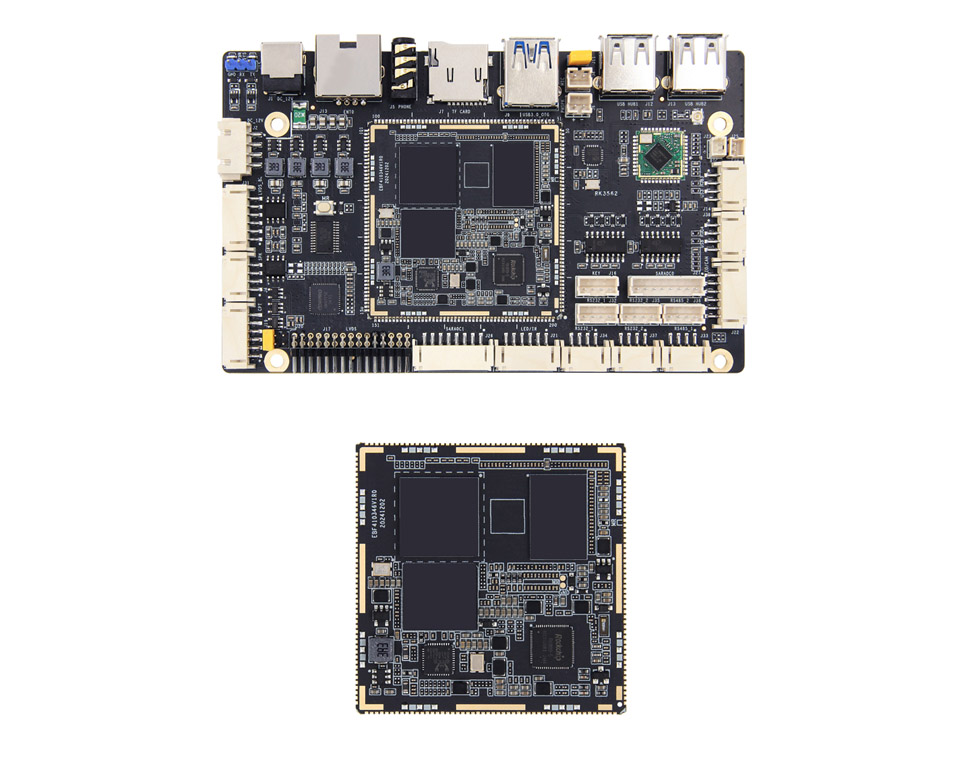

Vývojová rada RK3562J

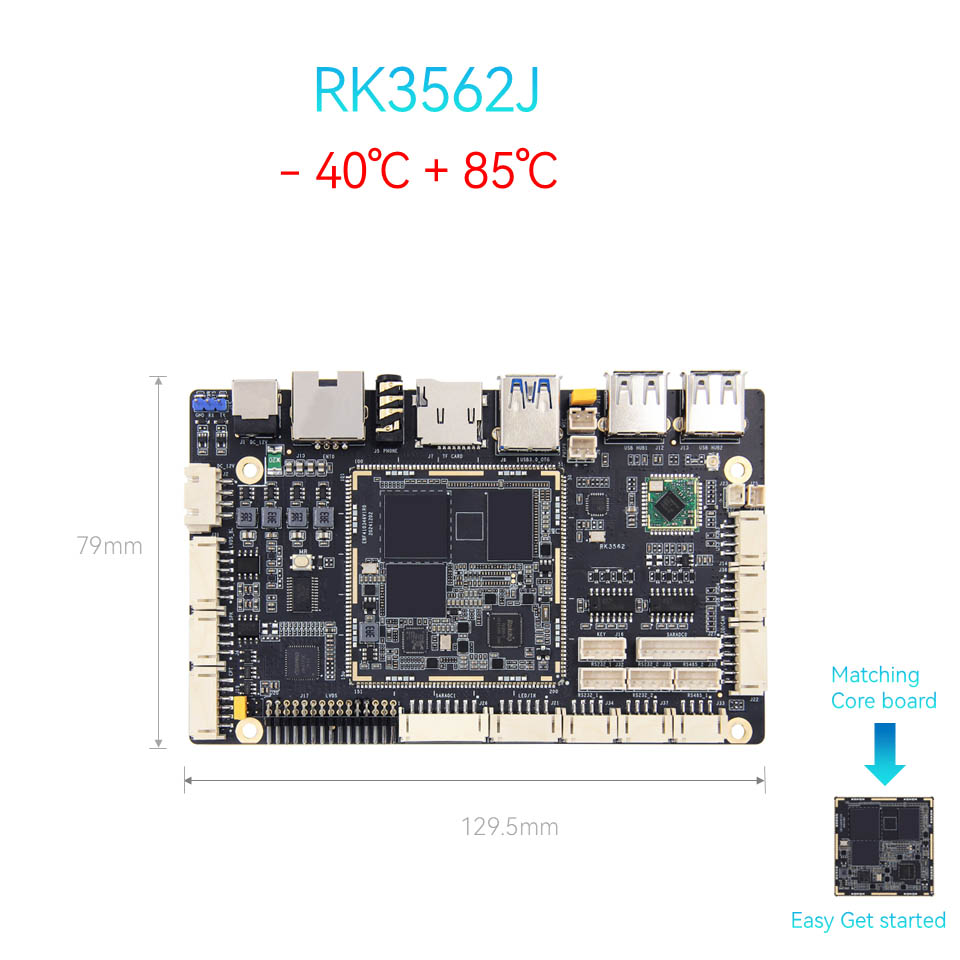

Vývojová rada ThinkCore Technology RK3562J využíva čipy priemyselného stupňa, ktorá môže pracovať stabilne po dlhú dobu v rozsahu prevádzkovej teploty -40 ° C až 85 ° C, čo uspokojuje potreby aplikácií komerčných zobrazovacích aplikácií v rôznych zložitých prostrediach, ako sú reklamné stroje v oblasti outdooru, vystavené vybavenie v nákupných strediskách a iných verejných miestach.

Kľúčové funkcie:

Vysoko výkonná SOC: RockChip RK3562J Quad-Core Cortex-A55 @ 1,8 GHz, ideálne pre digitálne značenie, inteligentný maloobchod a priemyselná kontrola.

● Richové rozhrania: Podpora duálneho displeja prostredníctvom MIPI CSI/DSI + LVDS, vysokorýchlostného USB 3.0 a Wi-Fi 6 pre ultra nízku latenciu.

● Dizajn s otvoreným zdrojovým kódom: Otvorený zdroj podporný zdrojový súbor PCB podpora a SDK poskytnutý na rýchle prispôsobenie.

● Gigabit Ethernet Port: Gigabit Ethernet Port môže poskytnúť efektívnu, stabilnú a flexibilnú podporu siete pre komerčné zobrazovacie dosky a ďalšie vybavenie

● Spoľahlivosť komerčnej triedy: stabilná podpora Android/Linux, prispôsobená 24/7 digitálneho značenia a zariadení AIOT Edge.

● Oficiálna podpora Obrázky hlavného prúdu operačného systému: ako Android, Debian a Ubuntu, ktoré je možné uplatniť do viac ako 6 rôznych aplikačných prostredí.

Prečo si nás vybrať?

Hardware s otvoreným zdrojom: voľne upravte slakovú dosku-žiadne licenčné prekážky.

Technická podpora: Online technická podpora na pomoc pri urýchlení rozvoja a pomoci integráciou OEM/ODM.

Cenovo efektívne: Riešenie pripravené na nasadenie s rýchlejším časom na trh ako konkurenti.

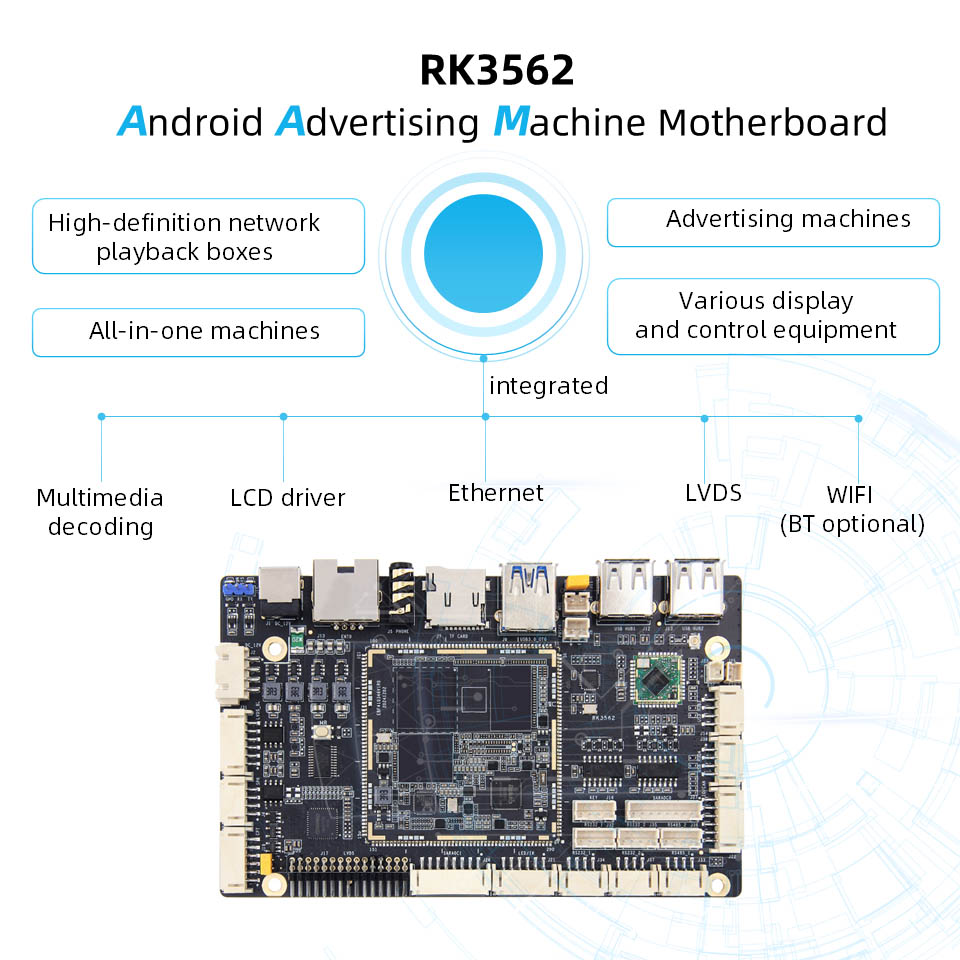

Aplikácie: Interaktívne kiosky, reklamné hráči, škatule na živé vysielanie, komerčné zobrazenie all-in-one reklama, živé vysielacie strojy

Parametre produktu:

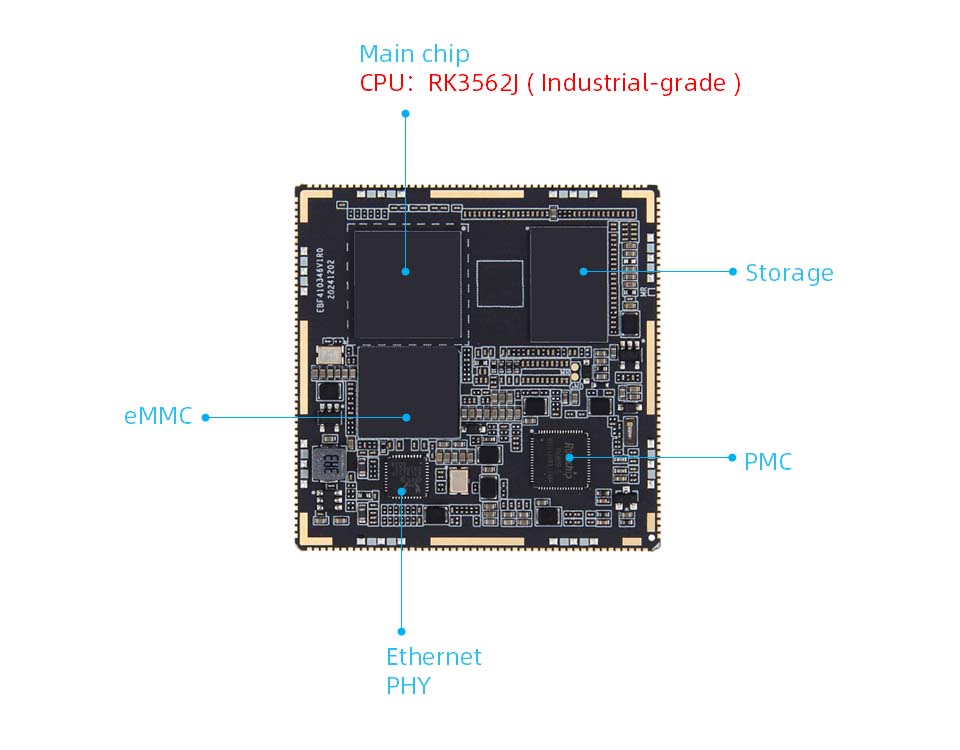

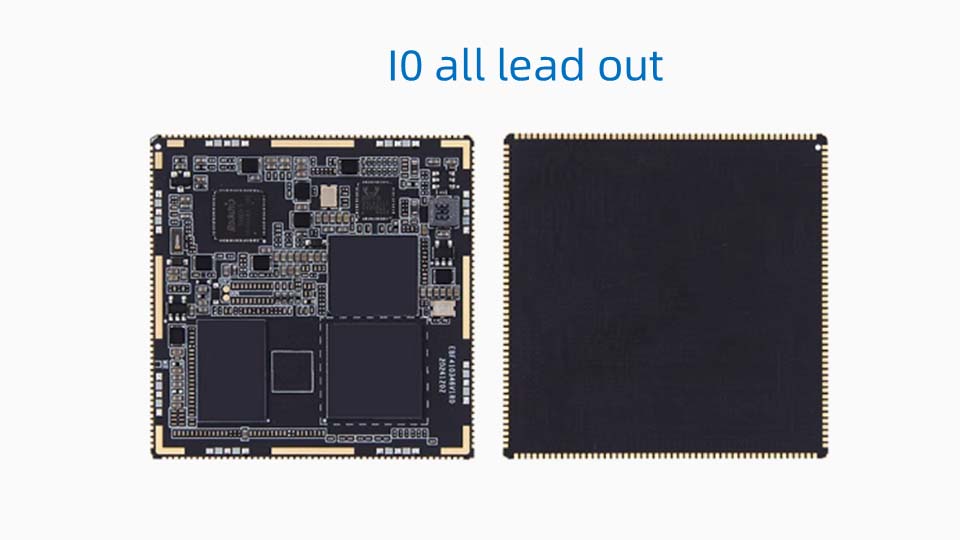

Konfigurácia hardvéru základnej dosky RK3562J

● Hlavný čip

Model: RK3562/RK3562J

CPU: štvorjadrová Cortex-A53, až 2,0 GHz

GPU: Mali-G52

NPU: 1TOPS Vývojový výkon (priemyselná trieda RK3562J bez NPU)

● Pamäť: 1/2/4/8 GB, LPDDR4/4X (prispôsobiteľné)

● Ukladanie: 8/32/64/128 GB, EMMC (prispôsobiteľné)

● Rozhranie: rozhranie otvorov známok, 10 plných vodičov

● PCB: 8 vrstiev, dizajn čierneho ponorenia zlata

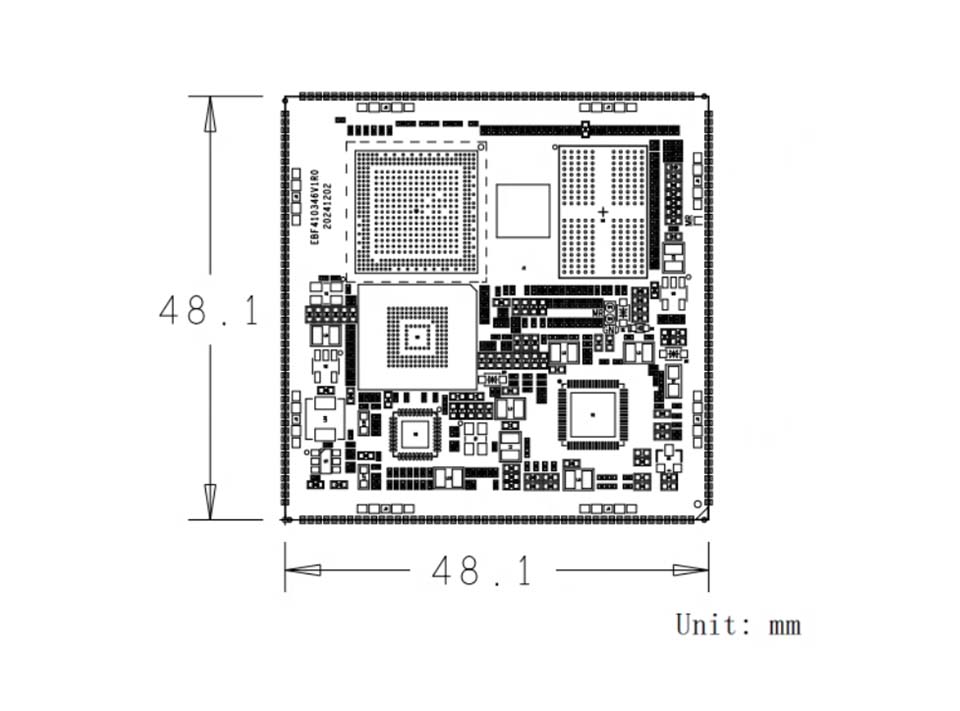

● Veľkosť: 48,1*48,1 mm

Signálne kolíky

● IO: 86 kolíkov GPIO, vrátane 1 diferenciálnych hodín, 3 kolíky na tlačidlo a 1 riadiaci kolík napájania

● Sieťový port: 1 Gigabit Ethernet

● Sériový port: 10

● 12c: 6

● SPI: 3

● môže: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● Hostiteľ USB2.0: 1

● Fotoaparát: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Výstup zvuku: 1

● Mic: 1

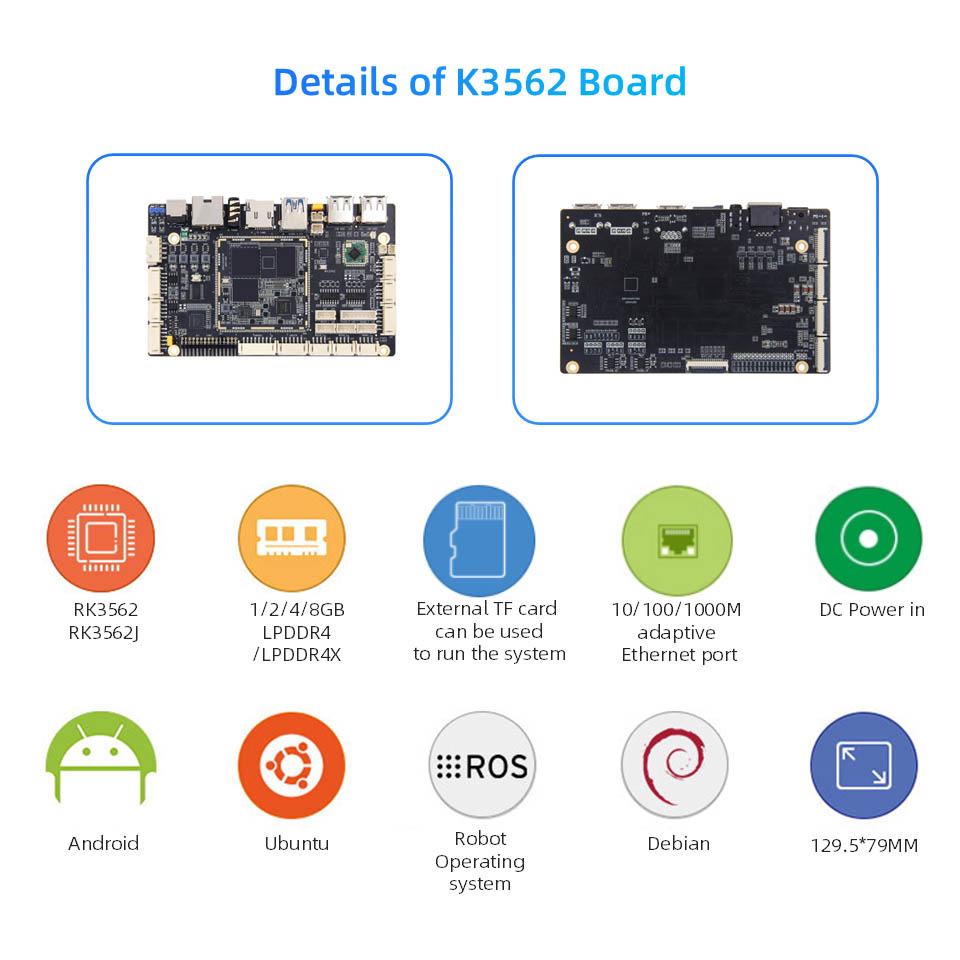

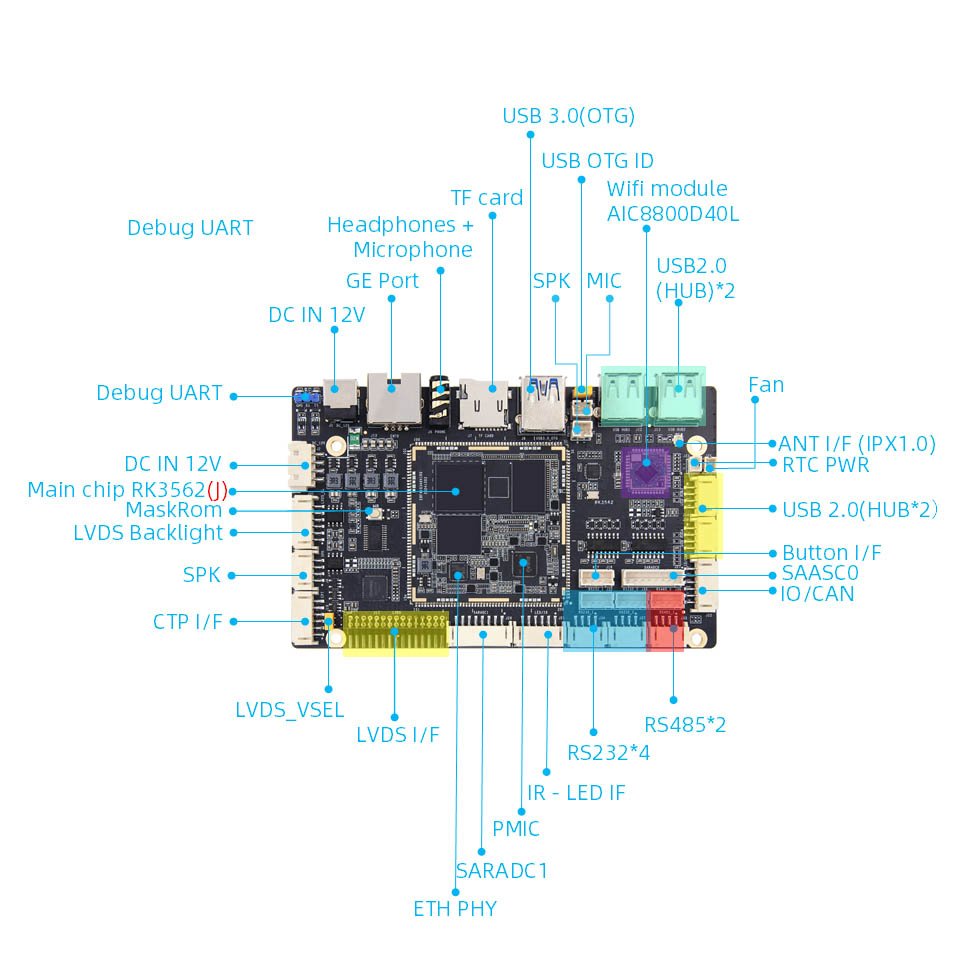

RK3562J Konfigurácia hardvéru základnej dosky

● Hlavný čip:

Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, hlavná frekvencia až do 2,0 GHZGPU: Mali-G52NPU: 1TOPS Výkon výpočtu (priemyselná trieda RK3562J bez NPU)

● Pamäť: 1/2/4/8 GB, LPDDR4/4X (prispôsobiteľné)

● Ukladanie: 8/32/64/128 GB, EMMC (prispôsobiteľné)

● Vstup napájania: DC 12V@2A DC Vstup

● Ethernet: Gigabit Network Port*1, podporuje rýchlosť prenosu údajov 10/10/1 000 Mbps

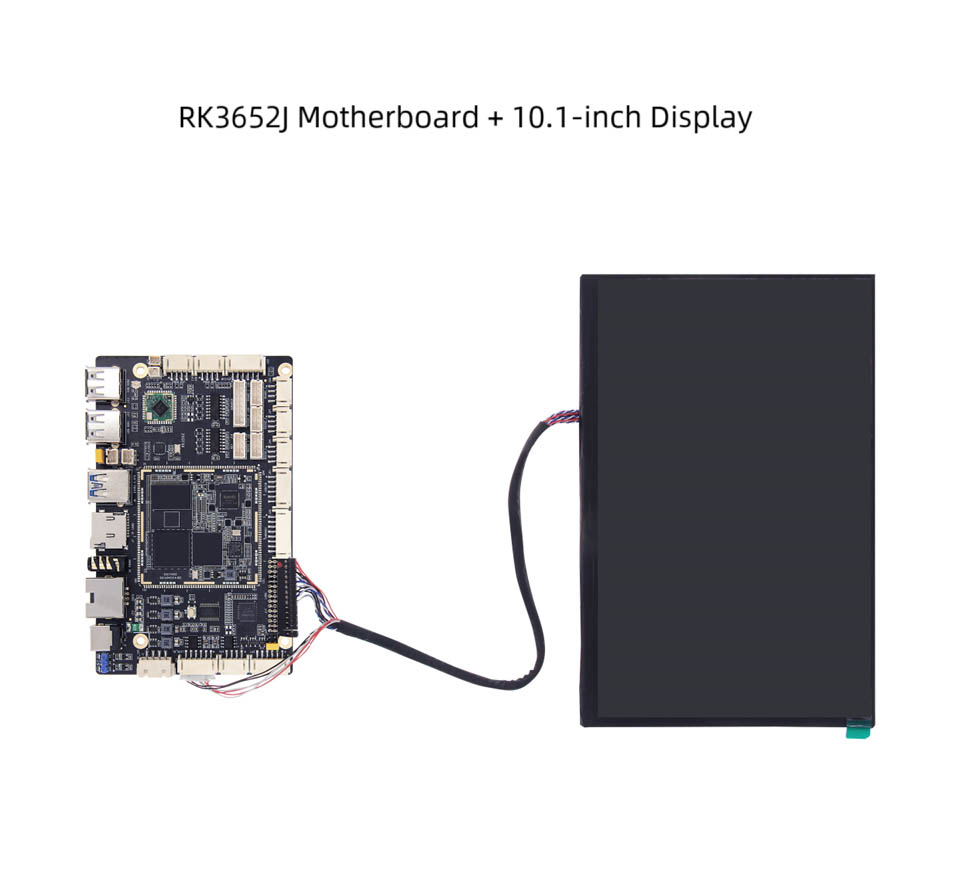

● LVDS: 2*15pin LVDS rozhranie obrazovky*1

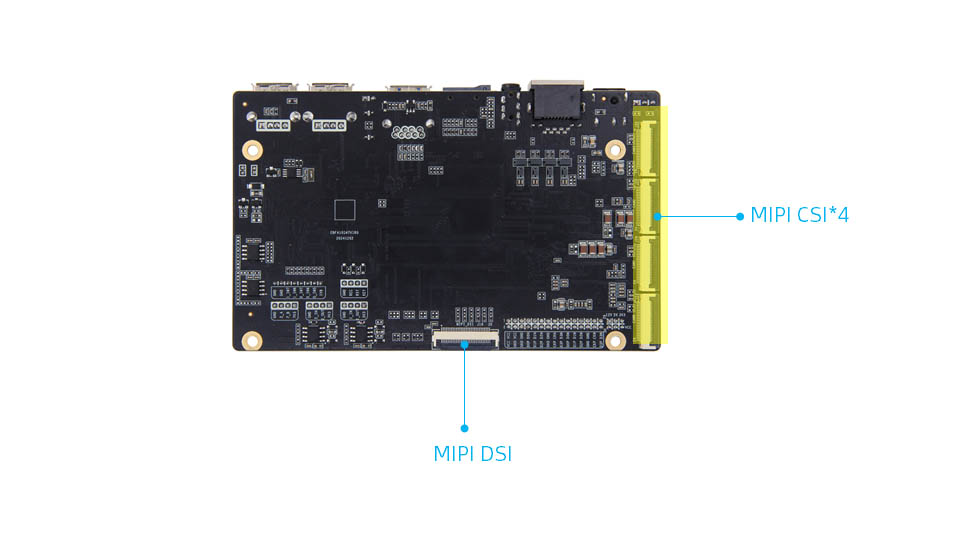

● MIPI-DSI: Rozhranie obrazovky MIPI*1, MIPIDSI a LVDS sa znovu použijú a predvolené je pripojenie k obrazovke LVDS. Ak sa rozhodnete pripojiť k MIPIDSI, musíte zmeniť rezistor

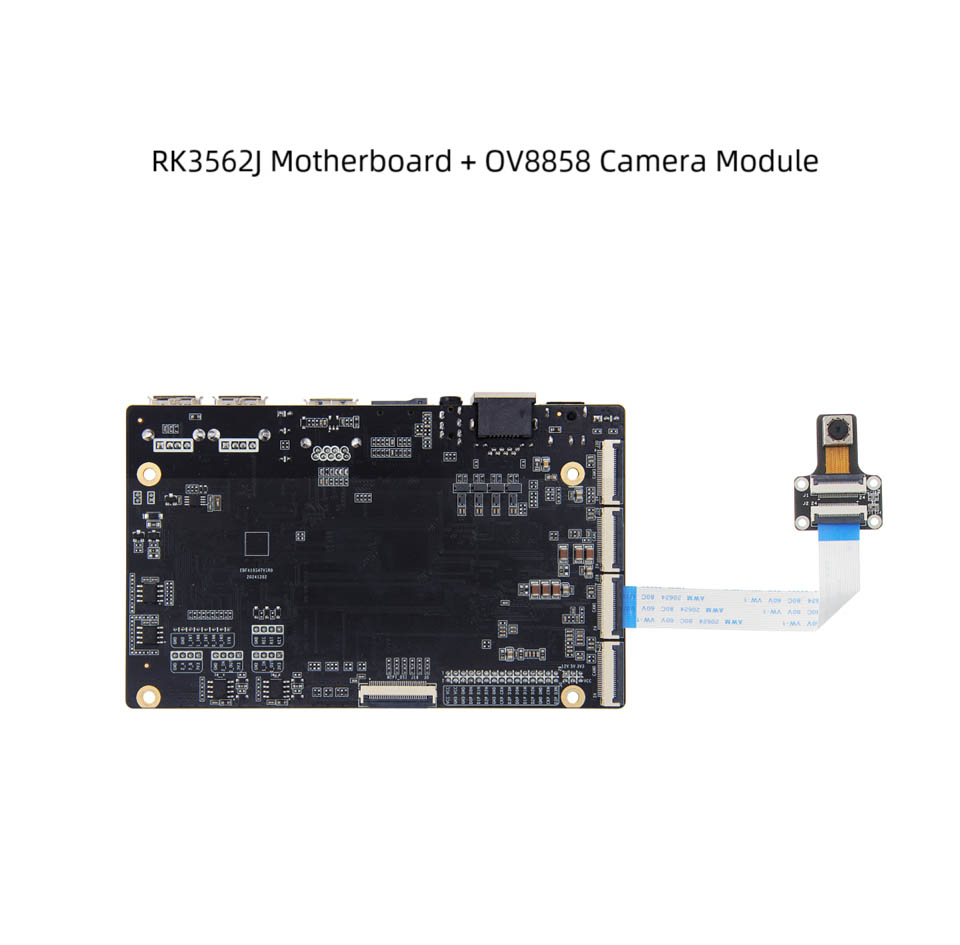

● MIPI-CSI: Rozhranie fotoaparátu MIPI*4, je možné zapojiť do fotoaparátu IMX415/OV8858 v obchode (predvolená kombinácia je fotoaparát OV8858)

● Kapacitná dotyková obrazovka: Rozhranie dotykovej obrazovky LVDS*1

● Podsvietenie LCD: rozhranie podsvietenia LVDS*1

● Rozhranie napájania obrazovky: Rozhranie výberu napätia LVDS*1

● USB2.0: Rozhranie USB Hub*4

● USB3.0: Rozhranie USB OTG*1, predvolený je režim zariadenia, režim je možné zvoliť pomocou uzáveru skokanov

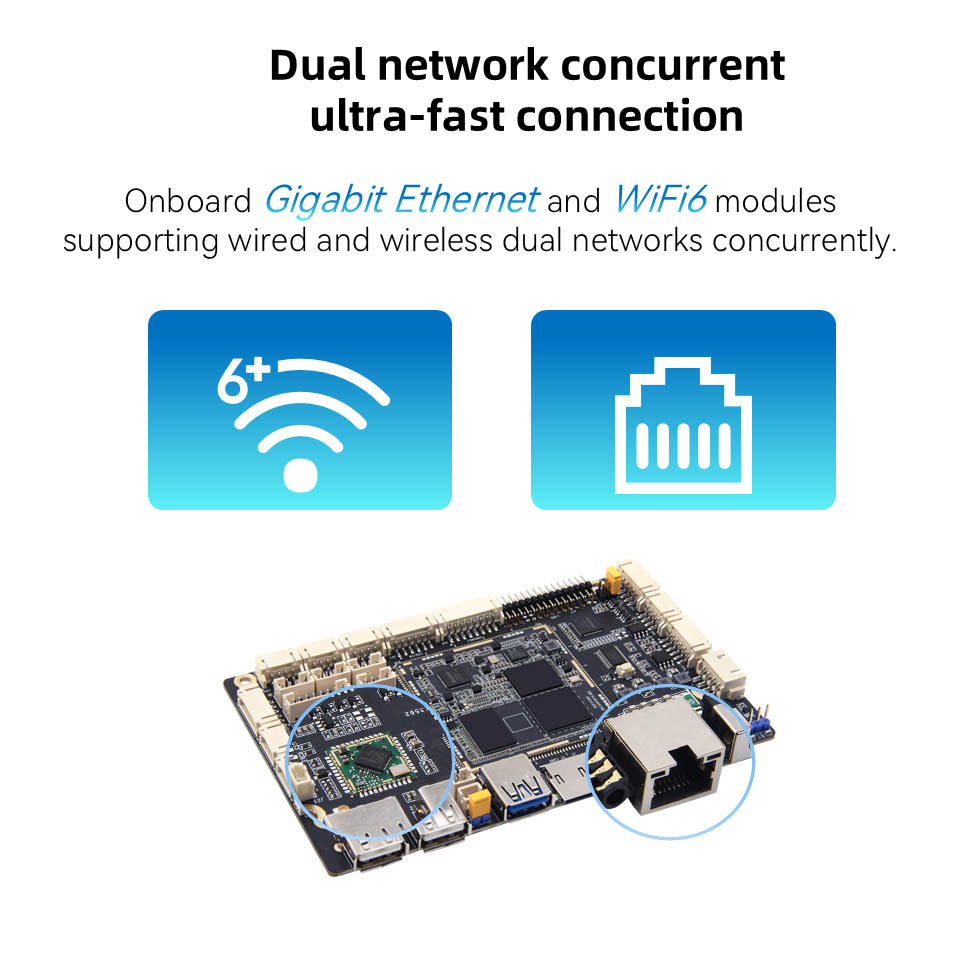

● WiFi: palubný modul WiFi6, model: AIC8800D40L

● Držiak karty TF: Podpora karty Micro SD (TF) na spustenie systému až do 512 GB
